重新调整和重新排序位号
重新调整位号标签
缩放至大型装配时，可能不会显示位号标签。使用“缆数据和元件”(Cabling Data & Components) 功能区组中的
“重新调整位号”(Refit Reference Designators) 选项可自动将所有标签重新调整至视图边界内。
“重新调整位号”(Refit Reference Designators) 选项可自动将所有标签重新调整至视图边界内。 | 元件的边界框应该位于视图端口内，以便查看重定位的标签。 |
1. 在图形工具栏中单击
以显示位号标签。
以显示位号标签。2. 要将所有标签重新调整到视图中，请检查是否未选择任何内容，然后在功能区中单击“位号”(Reference Designators) 旁的箭头，然后单击 “重新调整位号”(Refit Reference Designators)。
“重新调整位号”(Refit Reference Designators)。或者
要将标签的子集重新调整到视图中，请选择标签或标签附加到的元件，然后单击浮动工具栏或功能区中的 “重新调整位号”(Refit Reference Designators)。
“重新调整位号”(Refit Reference Designators)。| | 要排除手动移动的位号标签的重新调整，请在“选项”(Options) ->“图元显示”(Entity Display) ->“缆显示设置”(Cables Display Settings) (配置：limit_ref_des_label_reorder) 中选中“限制位号标签的重新调整和重新排序”(Restrict refitting and reordering of reference designator labels) 复选框。此选项将在尝试重新调整模型中的所有标签时排除手动移动的标签。无论此选项设置如何，仍会重新调整显式选择的标签或其元件。 |

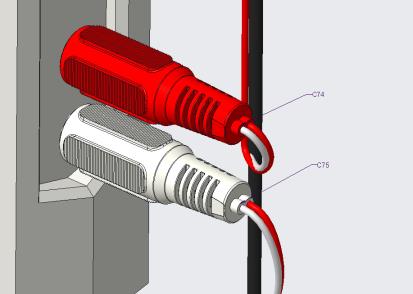

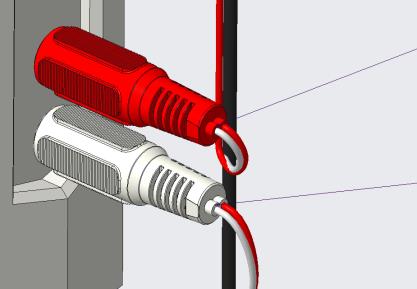

重新调整前 | 重新调整后 |
|---|---|
 |  |
重新排序位号标签
当在大型装配中打开位号标签时，标签可能会出现排序混乱情况。使用
“重新排序位号”(Reorder Reference Designators) 选项将标签定向到指定元件相关组的边界框。
“重新排序位号”(Reorder Reference Designators) 选项将标签定向到指定元件相关组的边界框。1. 在图形工具栏中单击 以显示位号。
以显示位号。2. 要重定位所有标签，请确保未选择任何内容，然后在功能区中单击“位号”(Reference Designators) 旁的箭头，然后单击 “重新排序位号”(Reorder Reference Designators)。
“重新排序位号”(Reorder Reference Designators)。或者
要重定位标签的子集，请选择标签或标签附加到的元件，然后单击浮动工具栏或功能区中的 “重新排序位号”(Reorder Reference Designators)。
“重新排序位号”(Reorder Reference Designators)。| | 要排除手动移动的位号标签的重新排序，请在 > > (配置：limit_ref_des_label_reorder) 中选中“限制位号标签的重新调整和重新排序”(Restrict refitting and reordering of reference designator labels) 复选框。此选项将在尝试重定位模型中的所有标签时排除手动移动的标签。无论此选项设置如何，仍会重定位显式选择的标签 (或其元件)。 |
| | 重新排序时，引线长度由 ‘cables_reorder_ref_des_len’ 配置控制。指定位号标签的默认引线长度 (采用模型单位)。 |

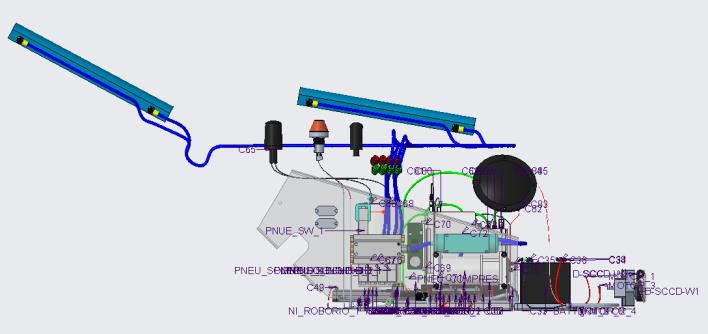

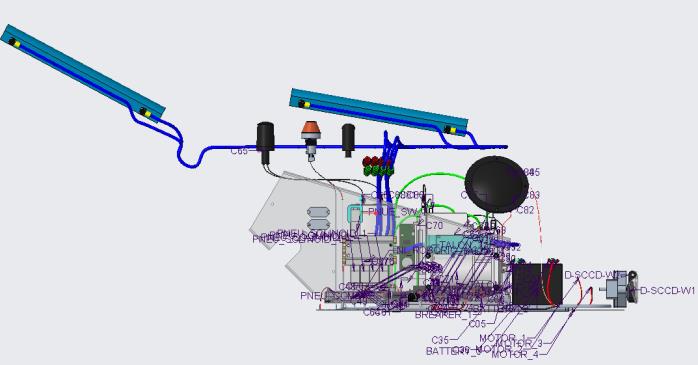

重新排序前 | 重新排序后 |
|---|---|
 |  |
当您放大模型时，您将更清晰地看到标签，因为它们不会彼此重叠在一起。
