按轮廓修剪铺层边界
1. 选择要修剪的铺层。
2. 单击 >
“修剪铺层”(Trim Ply)。“修剪/延伸铺层”(Trim/Extend Ply) 选项卡随即打开。层压板对象的边界在图形窗口中突出显示。
“修剪铺层”(Trim Ply)。“修剪/延伸铺层”(Trim/Extend Ply) 选项卡随即打开。层压板对象的边界在图形窗口中突出显示。3. 在“方法”(Method) 下，如果默认情况下未选择
“按轮廓”(By Contour)，请选择该选项。
“按轮廓”(By Contour)，请选择该选项。4. 在“边界链”(Boundary chains) 收集器中，选择链以定义铺层的修剪边界。可通过选择单个封闭环、一个外环和一个或多个内环、多个单一环或多个相交曲线、边或环来定义边界。确保每个环都与铺层边界相交。
5. 要反向选择内容，请使用“反向侧”(Flip Side)。突出显示的区域为铺层定义了新边界。
6. 单击
“确定”(OK)。
“确定”(OK)。示例 - 按轮廓修剪
有效修剪的一些示例如下所示：

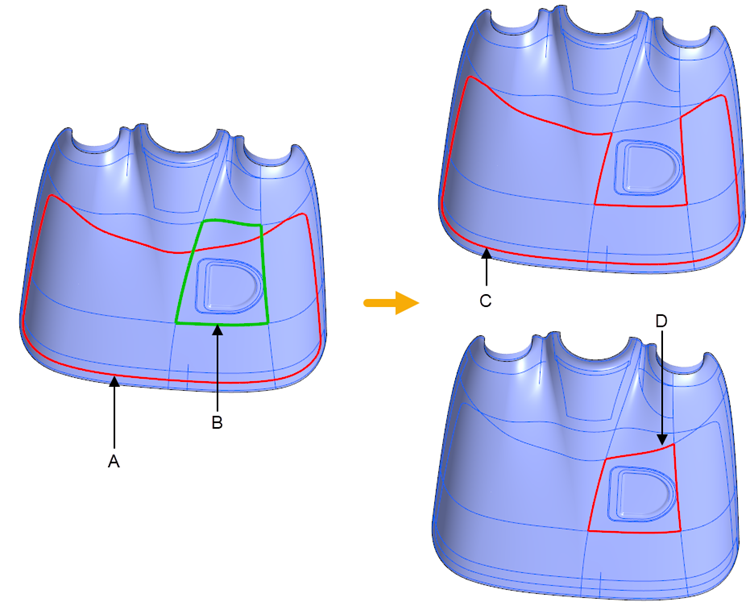

• 修剪轮廓是与铺层边界相交的封闭链。
◦ A - 原始铺层边界
◦ B - 修剪轮廓
◦ C - 在不应用“反向侧”(Flip Side)的情况下新建铺层边界
◦ D - 在应用“反向侧”(Flip Side) 后新建铺层边界

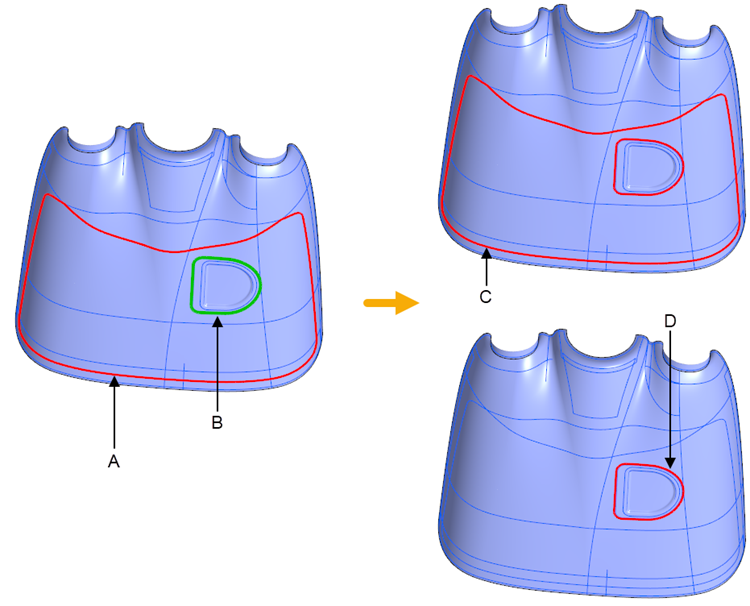

• 修剪轮廓位于铺层边界的外环和内环之间。
