Sobre a propagação da tangência usando as ferramentas Mover, Ajustar e Modificar opção analítica
Ao modificar a geometria usando as ferramentas Mover, Ajustarou Modificar opção analítica, você pode manter a tangência entre a geometria modificada e a adjacente. Você pode manter a tangência existente, mas não pode criar uma tangência.
A geometria movida, ajustada ou modificada será chamada de geometria transformada, que é a geometria selecionada por você. Para manter a tangência, a seleção de geometria poderá ser expandida automaticamente para as entidades ao redor, com base na tangência em relação às entidades selecionadas. A geometria que é adicionada automaticamente à sua seleção para manter a tangência é chamada de geometria arrastada.

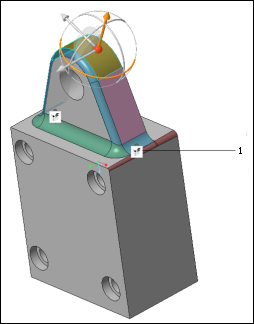

Durante a modificação ou criação da geometria, as superfícies e arestas do modelo serão exibidas em cores diferentes. As cores baseiam-se na tangência da geometria em relação à geometria transformada:
•
– Geometria transformada. As superfícies de referência primária para as ferramentas Mover, Ajustar ou Modificar opção analítica.
– Geometria transformada. As superfícies de referência primária para as ferramentas Mover, Ajustar ou Modificar opção analítica.•
– Geometria arrastada. Essas superfícies não são transformadas diretamente; porém, são tangentes à geometria transformada ou às superfícies que são tangentes à geometria transformada. São resolvidos pelo sistema para manter a tangência.
– Geometria arrastada. Essas superfícies não são transformadas diretamente; porém, são tangentes à geometria transformada ou às superfícies que são tangentes à geometria transformada. São resolvidos pelo sistema para manter a tangência.•
– Arredondamentos que podem ser propagados. A propagação da tangência pode ser forçada a ser realizada e continuar até a geometria tangente adjacente. As superfícies conectam a geometria transformada ou arrastada à geometria do plano de fundo e são analíticas (cilindro ou toroide). Esses arredondamentos são removidos e recriados. Se uma condição diferente de Fixa foi adicionada, elas vão se tornar geometria arrastada; o sistema solucionará a posição e os atributos (por exemplo, raio).
– Arredondamentos que podem ser propagados. A propagação da tangência pode ser forçada a ser realizada e continuar até a geometria tangente adjacente. As superfícies conectam a geometria transformada ou arrastada à geometria do plano de fundo e são analíticas (cilindro ou toroide). Esses arredondamentos são removidos e recriados. Se uma condição diferente de Fixa foi adicionada, elas vão se tornar geometria arrastada; o sistema solucionará a posição e os atributos (por exemplo, raio).•
– Arredondamentos que não podem ser propagados. A tangência para e não pode ser forçada a ir além. As superfícies conectam a geometria transformada ou arrastada à geometria do plano de fundo e não são analíticas. Porque não são analíticos, esses arredondamentos não podem ser resolvidos. Eles podem ser removidos e recriados ou podem permanecer fixos, adicionando uma condição fixa.
– Arredondamentos que não podem ser propagados. A tangência para e não pode ser forçada a ir além. As superfícies conectam a geometria transformada ou arrastada à geometria do plano de fundo e não são analíticas. Porque não são analíticos, esses arredondamentos não podem ser resolvidos. Eles podem ser removidos e recriados ou podem permanecer fixos, adicionando uma condição fixa.•
– Arredondamentos que não podem ser recriados. São, principalmente, arredondamentos variáveis. Os arredondamentos variáveis podem ser removidos, mas não podem ser recriados, porque não é possível determinar os raios e locais.
– Arredondamentos que não podem ser recriados. São, principalmente, arredondamentos variáveis. Os arredondamentos variáveis podem ser removidos, mas não podem ser recriados, porque não é possível determinar os raios e locais. | Se um arredondamento variável for um cone, que é analítico, ele poderá ser propagado. Um cone não é mostrado em vermelho, apesar de ser um arredondamento variável. Em vez disso, é mostrado em azul-claro como um arredondamento que pode ser propagado. Se você adicionar condições, ele vai se tornar uma geometria arrastada. |
•
– Arredondamentos de interferência. Os arredondamentos que não conectam a geometria transformada ou arrastada ao resto do modelo, mas que precisam ser removidos e recriados para acomodar as mudanças da geometria transformada, da geometria arrastada e de outros arredondamentos.
– Arredondamentos de interferência. Os arredondamentos que não conectam a geometria transformada ou arrastada ao resto do modelo, mas que precisam ser removidos e recriados para acomodar as mudanças da geometria transformada, da geometria arrastada e de outros arredondamentos.•
– Geometria fixa. Arredondamentos ou geometria arrastada aos quais uma condição Fixo é adicionada. Uma condição Fixo pode ser com tangência ou sem tangência.
– Geometria fixa. Arredondamentos ou geometria arrastada aos quais uma condição Fixo é adicionada. Uma condição Fixo pode ser com tangência ou sem tangência.•
– Geometria de plano de fundo. A geometria que não está transformada, arrastada, fixa nem conectada.
– Geometria de plano de fundo. A geometria que não está transformada, arrastada, fixa nem conectada.
1. Os pontos default são criados automaticamente ao propagar a tangência.
A geometria arrastada é analisada para manter a tangência existente à geometria transformada. Para minimizar as mudanças em qualquer geometria que não seja arrastada, são criadas restrições de tangência e condições de ponto fixo default.
