この例の図では、キルトまたはサーフェスのエッジがどのように延長されるかが示されています。延長方法として「同一」または「正接」を使用できます。

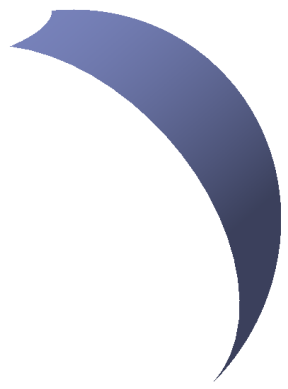

図 1 にサンプル部品を示します。

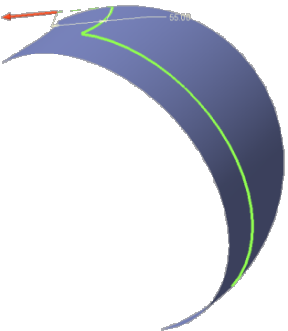

次の図では、「同一」オプションを使用した場合にサーフェスがどのように延長されるかが示されています。元のサーフェスと同じタイプのサーフェス延長が作成されます。指定した距離 (この例では 55 単位) だけ延長されます。

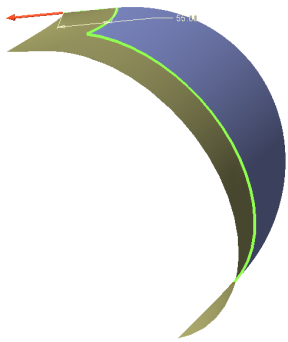

次の図では、「正接」オプションを使用した場合にサーフェスがどのように延長されるかが示されています。元のサーフェスに正接するルールドサーフェスとしてサーフェスが延長されます。
