Esempio 1: estensione di uno spigolo lungo una superficie
Le immagini in questo esempio mostrano come vengono estesi gli spigoli di un'unione superfici o una superficie. È possibile utilizzare i metodi di estensione Same (Uguale) e Tangente (Tangent).
La parte di esempio è illustrata nella figura 1.

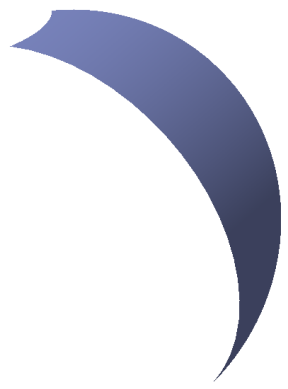

Figura 1: parte di esempio

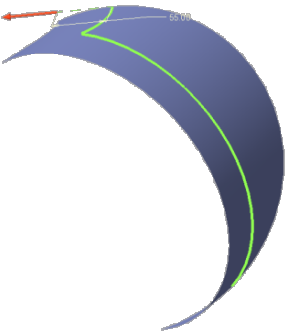

Figura 2: metodo Uguale
Nell'immagine seguente viene illustrato come la superficie si estende quando utilizzate l'opzione Uguale (Same). L'estensione della superficie è dello stesso tipo della superficie originale. Viene estesa della distanza specificata, ovvero di 55 unità in questo esempio.

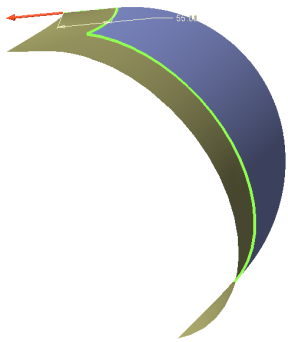

Figura 3: metodo Tangente
Nell'immagine seguente viene illustrato come la superficie si estende quando utilizzate l'opzione Tangente (Tangent). La superficie viene estesa come superficie rigata tangente alla superficie originale.
