Propagazione della tangenza tramite strumenti di spostamento, offset e modifica analitica
Se modificate la geometria mediante gli strumenti Sposta (Move), Offset o Modifica analitica (Modify Analytic), potete mantenere la tangenza tra la geometria modificata e la geometria adiacente. È possibile mantenere la tangenza esistente, ma non crearne una nuova.
La geometria spostata, di offset o modificata viene definita geometria trasformata e corrisponde alla geometria selezionata. Per mantenere la tangenza, la selezione della geometria potrebbe essere automaticamente espansa alle entità adiacenti a seconda della loro tangenza alle entità selezionate. La geometria automaticamente aggiunta alla selezione per mantenere la tangenza viene definita geometria trascinata.
Durante la modifica o la creazione della geometria, le superfici e gli spigoli del modello vengono visualizzati con colori diversi. I colori variano a seconda della tangenza della geometria in relazione alla geometria trasformata.
•
Geometria trasformata. Superfici di riferimento principali per gli strumenti di spostamento, offset o modifica analitica.
Geometria trasformata. Superfici di riferimento principali per gli strumenti di spostamento, offset o modifica analitica.•
Geometria trascinata. Tali superfici non vengono direttamente trasformate, ma sono tangenti alla geometria trasformata o alle superfici a essa tangenti. Vengono risolte dal sistema per mantenere la geometria.
Geometria trascinata. Tali superfici non vengono direttamente trasformate, ma sono tangenti alla geometria trasformata o alle superfici a essa tangenti. Vengono risolte dal sistema per mantenere la geometria.•
Arrotondamenti che possono essere propagati. È possibile forzare la propagazione della tangenza affinché possa essere eseguita e continuare nella geometria tangente adiacente. Le superfici connettono la geometria trasformata o trascinata alla geometria di sfondo e sono analitiche (cilindro o toro). Questi arrotondamenti vengono rimossi e ricreati. Se viene aggiunta una condizione diversa da Fissa (Fixed), diventano geometria trascinata e il sistema ne risolve posizione e attributi (ad esempio, il raggio).
Arrotondamenti che possono essere propagati. È possibile forzare la propagazione della tangenza affinché possa essere eseguita e continuare nella geometria tangente adiacente. Le superfici connettono la geometria trasformata o trascinata alla geometria di sfondo e sono analitiche (cilindro o toro). Questi arrotondamenti vengono rimossi e ricreati. Se viene aggiunta una condizione diversa da Fissa (Fixed), diventano geometria trascinata e il sistema ne risolve posizione e attributi (ad esempio, il raggio).•
Arrotondamenti che non possono essere propagati. La tangenza si arresta e non può essere forzata a proseguire. Le superfici connettono la geometria trasformata o trascinata alla geometria di sfondo e non sono analitiche. Non essendo analitici, questi arrotondamenti non possono essere risolti. Possono essere rimossi e ricreati oppure rimanere fissi aggiungendo una condizione Fissa (Fixed).
Arrotondamenti che non possono essere propagati. La tangenza si arresta e non può essere forzata a proseguire. Le superfici connettono la geometria trasformata o trascinata alla geometria di sfondo e non sono analitiche. Non essendo analitici, questi arrotondamenti non possono essere risolti. Possono essere rimossi e ricreati oppure rimanere fissi aggiungendo una condizione Fissa (Fixed).•
Arrotondamenti che non possono essere ricreati. Si tratta principalmente di arrotondamenti variabili. Gli arrotondamenti variabili possono essere rimossi, ma non ricreati, poiché non è possibile determinarne raggi e posizioni.
Arrotondamenti che non possono essere ricreati. Si tratta principalmente di arrotondamenti variabili. Gli arrotondamenti variabili possono essere rimossi, ma non ricreati, poiché non è possibile determinarne raggi e posizioni. | Se un arrotondamento variabile è un cono, quindi analitico, può essere propagato. Un cono non viene mostrato in rosso pur essendo un arrotondamento variabile. Viene invece visualizzato in blu, poiché è un arrotondamento che può essere propagato. Se aggiungete condizioni, diventa geometria trascinata. |
•
Arrotondamenti interferenti. Arrotondamenti che non connettono geometria trasformata o trascinata al resto del modello, ma che devono essere rimossi e ricreati per consentire le modifiche nella geometria trasformata, trascinata e in altri arrotondamenti.
Arrotondamenti interferenti. Arrotondamenti che non connettono geometria trasformata o trascinata al resto del modello, ma che devono essere rimossi e ricreati per consentire le modifiche nella geometria trasformata, trascinata e in altri arrotondamenti.•
Geometria fissa. Arrotondamenti o geometria trascinata a cui viene aggiunta una condizione Fissa (Fixed). Una condizione Fissa (Fixed) può presentare o meno tangenza.
Geometria fissa. Arrotondamenti o geometria trascinata a cui viene aggiunta una condizione Fissa (Fixed). Una condizione Fissa (Fixed) può presentare o meno tangenza.•
Geometria di sfondo. Geometria non trasformata, trascinata, fissa o di connessione.
Geometria di sfondo. Geometria non trasformata, trascinata, fissa o di connessione.

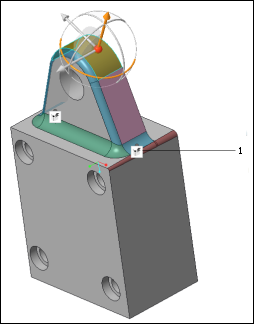

1. Alla propagazione della tangenza vengono automaticamente creati punti di default.
La geometria trascinata viene analizzata per mantenere la tangenza esistente con la geometria trasformata. Per ridurre al minimo le modifiche a qualsiasi geometria non trascinata, vengono creati vincoli di tangenza e condizioni di punto fisso di default.
