Beispiel 1: Verlängern einer Kante entlang einer Fläche
Die Bilder in diesem Beispiel zeigen, wie Kanten einer Sammelfläche oder Fläche verlängert werden. Sie können die Verlängerungsmethoden "Gleich (Same)" und "Tangente (Tangent)" verwenden.
Das Beispielteil ist in Abbildung 1 dargestellt.

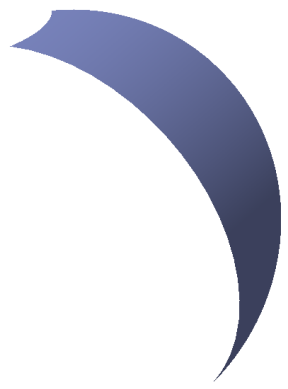

Abbildung 1: Beispielteil

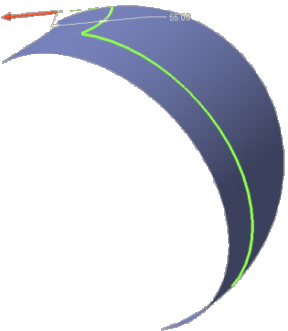

Abbildung 2: Methode "Gleich (Same)"
Die folgende Abbildung zeigt, wie die Fläche verlängert wird, wenn Sie die Option "Gleich (Same)" verwenden. Die Flächenverlängerung wird mit demselben Typ wie die ursprüngliche Fläche erstellt. Sie wird um den angegebenen Abstand verlängert, der in diesem Beispiel 55 Einheiten beträgt.

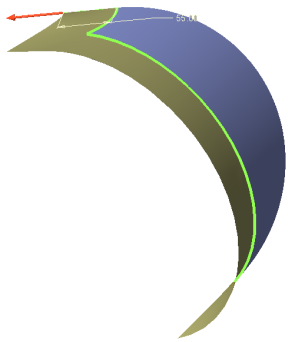

Abbildung 3: Methode "Tangente (Tangent)"
Die folgende Abbildung zeigt, wie die Fläche verlängert wird, wenn Sie die Option "Tangente (Tangent)" verwenden. Die Fläche wird als eine Regelfläche verlängert, die tangential zur ursprünglichen Fläche liegt.
