Allgemeine Einführung: Tangentialität mit den Tools "Bewegen", "Versatz" und "Analytische Geometrie ändern" übertragen
Wenn Sie Geometrie mithilfe der Tools Bewegen (Move), Versatz (Offset) oder Analytische Geometrie ändern (Modify Analytic) ändern, können Sie die Tangentialität zwischen der geänderten und der benachbarten Geometrie beibehalten. Sie können vorhandene Tangentialität beibehalten, aber Sie können keine Tangentialität erzeugen.
Die Geometrie, die bewegt, versetzt oder geändert wird, wird als transformierte Geometrie bezeichnet; dies ist die Geometrie, die Sie auswählen. Um die Tangentialität beizubehalten, wird die Geometrieauswahl möglicherweise automatisch auf die benachbarten Elemente erweitert, basierend auf deren Tangentialität zu den ausgewählten Elementen. Die Geometrie, die Ihrer Auswahl automatisch hinzugefügt wird, um die Tangentialität beizubehalten, wird als gezogene Geometrie bezeichnet.
Während der Änderung oder Erzeugung von Geometrie werden die Flächen und Kanten des Modells in verschiedenen Farben dargestellt. Die Farben basieren auf der Tangentialität der Geometrie in Bezug auf die transformierte Geometrie:
•
: Transformierte Geometrie. Die primären Referenzflächen für die Tools "Bewegen" (Move), "Versatz" (Offset) oder "Analytische Geometrie ändern" (Modify Analytic).
: Transformierte Geometrie. Die primären Referenzflächen für die Tools "Bewegen" (Move), "Versatz" (Offset) oder "Analytische Geometrie ändern" (Modify Analytic).•
: Gezogene Geometrie. Diese Flächen werden nicht direkt transformiert, sondern sind tangential zur transformierten Geometrie oder zu Flächen, die tangential zur transformierten Geometrie sind. Sie werden vom System gelöst, um die Tangentialität beizubehalten.
: Gezogene Geometrie. Diese Flächen werden nicht direkt transformiert, sondern sind tangential zur transformierten Geometrie oder zu Flächen, die tangential zur transformierten Geometrie sind. Sie werden vom System gelöst, um die Tangentialität beizubehalten.•
: Rundungen, die übertragen werden können. Sie können erzwingen, dass die Übertragung der Tangentialität auf angrenzender Tangentialgeometrie fortgesetzt wird. Diese Flächen verbinden transformierte oder gezogene Geometrie mit der Hintergrundgeometrie und sind analytisch (Zylinder oder Torus). Sie werden entfernt und neu erstellt. Wenn eine andere Bedingung als Fest (Fixed) hinzugefügt wird, werden sie zu gezogener Geometrie, und das System löst ihre Position und Attribute auf (z.B. Radius).
: Rundungen, die übertragen werden können. Sie können erzwingen, dass die Übertragung der Tangentialität auf angrenzender Tangentialgeometrie fortgesetzt wird. Diese Flächen verbinden transformierte oder gezogene Geometrie mit der Hintergrundgeometrie und sind analytisch (Zylinder oder Torus). Sie werden entfernt und neu erstellt. Wenn eine andere Bedingung als Fest (Fixed) hinzugefügt wird, werden sie zu gezogener Geometrie, und das System löst ihre Position und Attribute auf (z.B. Radius).•
: Rundungen, die nicht übertragen werden können. Die Tangentialität wird beendet, und Sie können nicht erzwingen, dass sie fortgesetzt wird. Diese Flächen verbinden transformierte oder gezogene Geometrie mit der Hintergrundgeometrie und sind nicht analytisch. Da sie nicht analytisch sind, können sie nicht gelöst werden. Sie können entweder entfernt und neu erstellt werden, oder sie können durch Hinzufügen der Bedingung "Fest" (Fixed) an ihrer Position fixiert werden.
: Rundungen, die nicht übertragen werden können. Die Tangentialität wird beendet, und Sie können nicht erzwingen, dass sie fortgesetzt wird. Diese Flächen verbinden transformierte oder gezogene Geometrie mit der Hintergrundgeometrie und sind nicht analytisch. Da sie nicht analytisch sind, können sie nicht gelöst werden. Sie können entweder entfernt und neu erstellt werden, oder sie können durch Hinzufügen der Bedingung "Fest" (Fixed) an ihrer Position fixiert werden.•
: Rundungen, die nicht neu erstellt werden können. Es handelt sich hauptsächlich um variable Rundungen. Variable Rundungen können entfernt, jedoch nicht neu erstellt werden, da die Radien und Positionen nicht ermittelt werden können.
: Rundungen, die nicht neu erstellt werden können. Es handelt sich hauptsächlich um variable Rundungen. Variable Rundungen können entfernt, jedoch nicht neu erstellt werden, da die Radien und Positionen nicht ermittelt werden können. | Wenn es sich bei einer variablen Rundung um einen Kegel handelt (dieser ist analytisch), kann sie übertragen werden. Ein Kegel wird nicht in Rot dargestellt, obwohl er eine variable Rundung ist. Stattdessen wird er in Hellblau als eine Rundung dargestellt, die übertragen werden kann. Wenn Sie Bedingungen hinzufügen, wird das Element zu einer gezogenen Geometrie. |
•
: Durchdringende Rundungen. Rundungen, die transformierte oder gezogene Geometrie nicht mit dem Rest des Modells verbinden, sondern entfernt und neu erstellt werden müssen, um die Änderungen an der transformierten Geometrie, gezogenen Geometrie und anderen Rundungen zu berücksichtigen.
: Durchdringende Rundungen. Rundungen, die transformierte oder gezogene Geometrie nicht mit dem Rest des Modells verbinden, sondern entfernt und neu erstellt werden müssen, um die Änderungen an der transformierten Geometrie, gezogenen Geometrie und anderen Rundungen zu berücksichtigen.•
: Feste Geometrie. Rundungen oder gezogene Geometrie, der die Bedingung Fest (Fixed) hinzugefügt wurde. Eine Fest (Fixed)-Bedingung kann Tangentialität aufweisen.
: Feste Geometrie. Rundungen oder gezogene Geometrie, der die Bedingung Fest (Fixed) hinzugefügt wurde. Eine Fest (Fixed)-Bedingung kann Tangentialität aufweisen.•
: Hintergrundgeometrie. Geometrie, die nicht transformiert, gezogen, fest oder verbindend ist.
: Hintergrundgeometrie. Geometrie, die nicht transformiert, gezogen, fest oder verbindend ist.

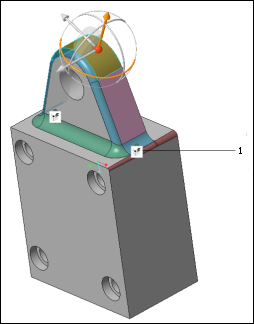

1. Beim Übertragen von Tangentialität werden automatisch Standardpunkte erzeugt.
Die gezogene Geometrie wird analysiert, um vorhandene Tangentialität zu der transformierten Geometrie beizubehalten. Um Änderungen an nicht gezogener Geometrie zu minimieren, werden Tangentialbedingungen und Bedingungen vom Typ "Fester Standardpunkt" (Default fixed point) erzeugt.
