Exemple 1 : Extension d'une arête le long d'une surface
Les images de cet exemple illustrent la façon dont les arêtes d'une surface composée ou d'une surface sont étendues. Vous pouvez utiliser les méthodes d'extension Identique (Same) et Tangent (Tangent).

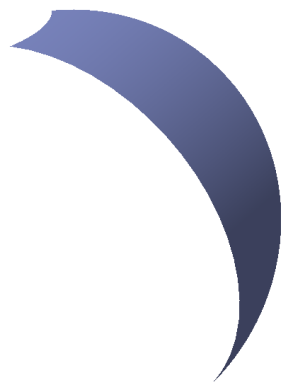

L'exemple de pièce est illustré à la Figure 1.
Figure 1 : Exemple de pièce
Figure 2 : Méthode Identique (Same)

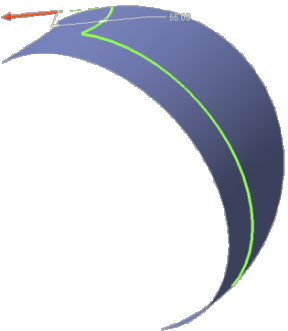

L'image ci-après illustre la façon dont la surface est étendue lorsque vous utilisez l'option Identique (Same). L'extension de la surface est du même type que la surface d'origine. La surface est étendue sur la distance spécifiée, qui est de 55 unités dans cet exemple.
Figure 3 : Méthode Tangent (Tangent)

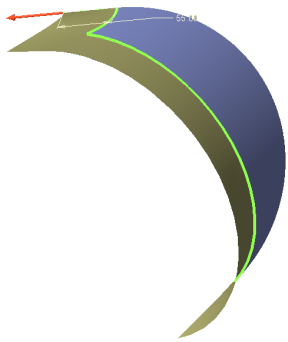

L'image ci-après illustre la façon dont la surface est étendue lorsque vous utilisez l'option Tangent (Tangent). La surface est étendue sous la forme d'une surface réglée tangentielle à la surface d'origine.
