關於使用移動、位移及修改解析工具傳播相切
當您使用「移動」(Move)、「位移」(Offset) 或「修改解析」(Modify Analytic) 工具修改幾何時，可維持修改幾何與鄰接幾何之間的相切。您可以維持現有相切，但無法建立相切。
已移動、位移或修改的幾何稱為轉換幾何，而且是您選取的幾何。為了維持相切，幾何選取項可能會根據鄰接圖元與所選圖元間的相切自動展開至鄰接圖元。自動新增至您的選取項以維持相切的幾何稱為拖曳幾何。

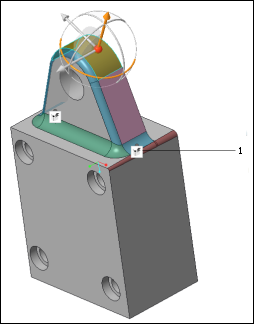

修改或建立幾何時，模型的曲面與邊會以不同顏色顯示。顏色以相對於轉換幾何之幾何的相切為基礎：
•
- 轉換幾何。「移動」、「位移」或「修改解析」工具的主參照曲面。
- 轉換幾何。「移動」、「位移」或「修改解析」工具的主參照曲面。•
- 拖曳幾何。這些曲面不會直接轉換，但會與轉換幾何或相切於轉換幾何的曲面相切。會由系統來為這些曲面求解以維持相切。
- 拖曳幾何。這些曲面不會直接轉換，但會與轉換幾何或相切於轉換幾何的曲面相切。會由系統來為這些曲面求解以維持相切。•
- 可以傳播的倒圓角。您可以強制完成相切傳播並繼續處理鄰接的相切幾何。曲面可將轉換幾何或拖曳幾何連接至背景幾何，且為解析 (圓柱體或環形面)。會移除並重新建立這些倒圓角。如果新增除「固定的」(Fixed) 以外的條件，其會變為拖曳幾何且系統會求解其方位與屬性 (例如半徑)。
- 可以傳播的倒圓角。您可以強制完成相切傳播並繼續處理鄰接的相切幾何。曲面可將轉換幾何或拖曳幾何連接至背景幾何，且為解析 (圓柱體或環形面)。會移除並重新建立這些倒圓角。如果新增除「固定的」(Fixed) 以外的條件，其會變為拖曳幾何且系統會求解其方位與屬性 (例如半徑)。•
- 無法傳播的倒圓角。相切會停止且無法強制進行下一步。曲面可將轉換幾何或拖曳幾何連接至背景幾何，且不是解析。因為它們並非為解析，所以無法求解這些倒圓角。您可以將其移除或重新建立，也可以透過新增「固定」條件來將其保持固定。
- 無法傳播的倒圓角。相切會停止且無法強制進行下一步。曲面可將轉換幾何或拖曳幾何連接至背景幾何，且不是解析。因為它們並非為解析，所以無法求解這些倒圓角。您可以將其移除或重新建立，也可以透過新增「固定」條件來將其保持固定。•
- 無法重新建立的倒圓角。它們主要是可變倒圓角。您可以移除但無法重新建立可變倒圓角，因為無法確定半徑及位置。
- 無法重新建立的倒圓角。它們主要是可變倒圓角。您可以移除但無法重新建立可變倒圓角，因為無法確定半徑及位置。 | 如果可變倒圓角是圓錐，且為解析，便可進行傳播。圓錐不會顯示為紅色，即使其為可變倒圓角也是如此。圓錐會像可以傳播的倒圓角一樣，顯示為淡藍色。如果您新增條件，它會變為拖曳幾何。 |
•
- 干涉倒圓角。未將轉換幾何或拖曳幾何連接至模型剩餘部份，但必須移除並重新建立以適應轉換幾何、拖曳幾何及其他倒圓角之變更的倒圓角。
- 干涉倒圓角。未將轉換幾何或拖曳幾何連接至模型剩餘部份，但必須移除並重新建立以適應轉換幾何、拖曳幾何及其他倒圓角之變更的倒圓角。•
- 固定幾何。將「固定的」(Fixed) 條件新增至的倒圓角或拖曳幾何。「固定的」(Fixed) 條件可以有相切也可以沒有相切。
- 固定幾何。將「固定的」(Fixed) 條件新增至的倒圓角或拖曳幾何。「固定的」(Fixed) 條件可以有相切也可以沒有相切。•
- 背景幾何。未轉換、拖曳、固定或連接的幾何。
- 背景幾何。未轉換、拖曳、固定或連接的幾何。
1. 當您傳播相切時會自動建立預設點。
會分析拖曳幾何來維持與轉換幾何之間的現有相切。為了使任何未拖曳幾何的變更達到最少，會建立相切約束與預設固定點條件約束。
