关于使用“移动”、“偏移”和“修改解析”工具传播相切

当使用“移动”(Move)、“偏移”(Offset) 或“修改解析”(Modify Analytic) 工具修改几何时，可保持已修改几何与相邻几何之间的相切关系。可保持现有的相切关系，但无法创建相切关系。

已移动、偏移或修改的几何称为变换几何，也是您选择的几何。为保持相切，几何选择可能会根据相邻图元与选定图元之间的相切关系而自动展开至相邻图元。为保持相切关系而自动添加至选择的几何称为拖动几何。

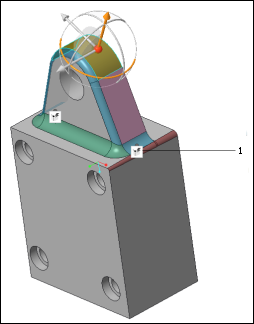

修改或创建几何时，模型的曲面和边以不同的颜色显示。这些不同的颜色取决于几何与变换几何之间的相切关系：

•

- 变换几何。用于“移动”、“偏移”或“修改解析”工具的主参考曲面。

•

- 拖动几何。这些曲面并非经过直接变换，但它们与变换几何相切或与变换几何相切的曲面相切。系统将对它们进行求解，以保持相切关系。

•

- 可传播的倒圆角。可强制完成相切传播，并继续处理相邻的相切几何。这些曲面将变换几何或拖动几何连接至背景几何，且可以解析 (圆柱或圆环)。系统将移除这些倒圆角并重新创建它们。若添加了“固定”(Fixed) 以外的条件，则它们将成为拖动几何，且系统会求解其位置和属性 (例如半径)。

•

- 无法传播的倒圆角。相切停止且无法强制继续。这些曲面将变换几何或拖动几何连接至背景几何，且无法解析。由于它们不是解析几何，因此无法求解这些倒圆角。。可移除或重新创建它们，也可以通过添加“固定”条件使其保持固定状态。

•

- 无法重新创建的倒圆角。它们主要为可变倒圆角。可变倒圆角可以被移除，但由于无法确定其半径和位置，因此不可以重新创建。

如果可变倒圆角为圆锥 (解析几何)，则可进行传播。即使圆锥为可变倒圆角，它也不会显示为红色。而是像可传播的倒圆角一样，显示为浅蓝色。如果添加条件，它会成为拖动几何。

•

- 干涉倒圆角。此类倒圆角没有将变换几何或拖动几何连接至模型的其余部分，但必须将其移除并重新创建，以适应变换几何、拖动几何和其他倒圆角中的更改。

•

- 固定几何添加了“固定”(Fixed) 条件的倒圆角或拖动几何。“固定”(Fixed) 条件可相切或无相切。

•

- 背景几何。这里的几何是指未经过变换、拖动、固定或连接的几何。

1. 传播相切时，系统会自动创建默认点。

系统会对拖动几何进行分析，以保持与变换几何之间的现有相切关系。为尽量减少对任何未拖动几何的更改，将创建相切约束和默认固定点条件。
