创建 3D 样条曲线
“3D 曲线”菜单中的创建和修改样条命令可用于直接在 3D 空间中指定一系列点来定义开放或封闭样条曲线。与 2D 样条一样，这些点也被解释为样条曲线的插值点或控制点。
在操作过程中，可以随时选择是创建开放样条曲线，还是将两个端点相连以构成封闭环。要对样条曲线的形状进行精准控制，可以在当前插值点处附加切向矢量。
与其他 3D 曲线一样，也可通过在用户输入行中输入点的坐标或捕捉到现有几何来在 3D 空间中定义点。然而，对于 3D 样条曲线，还可以直接在视区中单击鼠标来指定点，具体请参阅创建 3D 曲线时标识点。
通过首先定义样条曲线要经过的点，可以提供样条曲线要捕捉到的目标顶点或边。
创建样条曲线时，Creo Elements/Direct Modeling 会提供动态可视反馈，使您能够立即查看样条曲线在延伸时的形状。如果样条曲线采用错误的形状，您可以逐步返回每个选择，直到返回至曲线呈现所需的形状，然后重新开始。
您将发现 3D 样条功能非常灵活，可用于补充许多 Creo Elements/Direct Modeling 命令和功能。3D 样条功能对于自由造型区域和表面设计区域尤其如此，在此类区域，这些功能可以提供通常更快捷的备选方法来执行特定任务。例如，可以创建用于铺面操作的网格，而无需定义和定位多个工作平面。

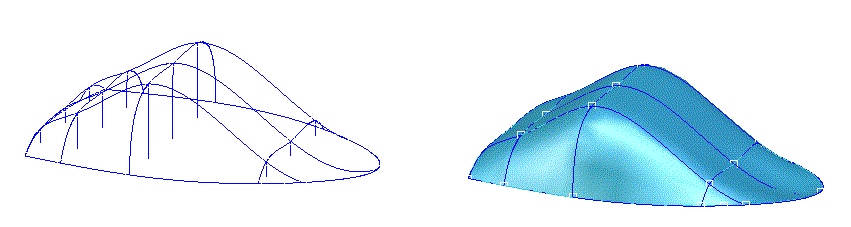

下图显示了如何将 3D 曲线技术组合在一起来构建用于铺面操作的网格。同时使用直接创建方法 (直线和样条曲线) 和间接创建方法 (周长边的转换)。整个网格的创建过程都未使用工作平面。
使用自由造型命令时，还可以使用 3D 样条曲线来创建可用于扫描要添加到模型的缆或管道的骨架跟踪。
要创建 3D 样条曲线，
1. 单击 3D 几何，然后在 3D 曲线组中单击
样条 3D。将打开创建样条对话框。
样条 3D。将打开创建样条对话框。Point 3D CoPilot处于活动状态。使用 CoPilot 指定曲线上各点。
2. 为零件键入名称。
3. 选取模式：插值或控制。
4. 如果在插值模式下工作，请在起始条件框中选择起始条件：
◦ 位置：通过在视区中指定各点来定义曲线位置。
◦ 边：相对于现有边定义曲线的位置和起始条件。
◦ 面：相对于现有面定义曲线的位置和起始条件。
如果选择“边”或“面”，可使用曲线连接条件为曲线指定各项条件。
5. 单击视区中的点来指定插值点。
6. 要指定点的相切条件，请单击相切，然后使用Vector 3D CoPilot 来定义该点的切向矢量。可以指定样条曲线上每个插值点的切向矢量。单击鼠标右键并接受方向。右键单击并清除可移除插值点的切线。
7. 选取终止条件：
◦ 位置：未设置任何特殊条件。
◦ 封闭：创建一条封闭的周期曲线。
◦ 边：定义曲线相对于现有边的位置和终止条件。
◦ 面：定义曲线相对于现有面的位置和终止条件。
8. 单击
完成操作。
完成操作。“样条”菜单中的其他选项有：
• 上一个点：拭除上次创建的点并往回移动。
• 下一条曲线：完成当前曲线，并创建另一条曲线。
• 跟随我：在视区中，每次单击点 Point 3D CoPilot 都会随之移动。
• 反馈：显示曲率半径。
