Modifica delle impostazioni delle relazioni
Le impostazioni per Gruppo e Relaz. parametr. si trovano nella stessa finestra di dialogo. Tali impostazioni possono essere modificate solo se è stato avviato il modulo Advanced Assembly o Parametrics.
Per modificare le impostazioni di relazione
1. Fare clic su > > . Viene visualizzata la finestra di dialogo Impostazioni e proprietà di relazioni.
2. Nella scheda Insiemi sono incluse le seguenti impostazioni:
◦ È possibile modificare le impostazioni predefinite sul lato sinistro della schermata oppure le impostazioni solo per l'insieme di relazioni attivo nel lato destro della schermata.
◦ Crea nei contenuti: questa impostazione consente di specificare se associare o meno l'insieme di relazioni ai contenuti o al file di entità durante il salvataggio della parte o del gruppo. Il valore predefinito è il file di entità e non può essere modificato dopo la creazione dell'insieme di relazioni. Se si lavora su parti e gruppi condivisi, accettare l'impostazione predefinita. Ciò è necessario perché il comportamento dell'insieme di relazioni è diverso tra parti e gruppi condivisi e parti e gruppi non condivisi.
◦ Contr variab.: questa impostazione consente di specificare se vengono inviati messaggi di errore per le relazioni di controllo.
◦ Ripeti raccordi: specificare Auto per aggiornare automaticamente i raccordi. Specificare Nessuno per conservare i raccordi (in questo caso verificare che Ctrl e agg sia attivo, altrimenti l'operazione potrebbe danneggiare la parte). L'opzione Seleziona è disponibile solo per l'insieme di relazioni attivo e consente di selezionare i raccordi che verranno aggiornati automaticamente.
◦ Mant. tangente: consente di specificare se mantenere transizioni tangenziali uniformi tra le facce durante la modifica delle relazioni. Questa opzione funziona in modo analogo al comando Mant. tang. in Modifica 3D. Non sono supportate tangenze tra superfici a geometria libera.
◦ Spigolo ades.: consente di specificare se Creo Elements/Direct Modeling deve creare automaticamente le relazioni coincidenti necessarie per gli spigoli coincidenti (vedere la sezione Gestione di spigoli e vertici che segue).
◦ Vertice ades.: consente di specificare se Creo Elements/Direct Modeling deve creare automaticamente le relazioni coincidenti necessarie per i vertici coincidenti (vedere la sezione Gestione di spigoli e vertici che segue).
◦ Ctrl e agg: attivare questa opzione per rilevare e correggere gli errori nella parte durante la risoluzione degli insiemi di relazioni.
3. Nella scheda Risoluzione sono incluse le seguenti impostazioni:
◦ Aggiorna per immissione: se questa condizione è vera, l'opzione di aggiornamento è attiva per impostazione predefinita nelle finestre di dialogo di creazione e modifica delle relazioni.
◦ Ant. rap. per immissione: visualizza un'anteprima delle modifiche nella finestra della vista mentre si crea o si modifica una relazione.
◦ Aggiornam. dinamico:
▪ per Ins-R gruppi: il movimento della parte è animato nella finestra della vista quando l'insieme di relazioni viene risolto.
▪ per Ins-R parametrici: uguale al precedente salvo quando vengono risolte le relazioni Parametric.
▪ Muovi parti assieme: tutte le parti vengono spostate simultaneamente ai rispettivi punti di destinazione.
▪ Tras & ruota assieme: la rotazione e la traslazione avvengono simultaneamente. Se questa opzione è disattivata, viene eseguita prima la rotazione seguita dalla traslazione.
▪ N passi: numero di passi per il completamento dello spostamento. Un numero elevato di passi produce un movimento uniforme ma lento.
4. Nella scheda Etichette sono incluse le seguenti impostazioni:
Le etichette possono essere visualizzate in modo continuo per qualsiasi relazione tra tipo e valore, ad esempio la distanza o l'angolo. Le etichette per tutti i tipi di relazioni vengono visualizzate sempre quando si modifica una relazione. Queste impostazioni determinano se le etichette di tipo valore vengono visualizzate in modo continuo e la modalità di visualizzazione.
◦ Stile: consente di specificare se nell'etichetta devono essere visualizzati un'icona, un nome o un valore e la relativa dimensione, font e orientamento. Nell'impostazione Orientamento l'opzione Vista mantiene l'etichetta parallela alla finestra della vista, mentre Spazio mantiene l'etichetta fissa nello spazio in modo che ruoti con il modello.
◦ Tipi: consente di impostare il tipo di etichetta che si desidera visualizzare. I tipi M sono relazioni di misure.
5. Nella scheda Colori sono incluse le seguenti impostazioni:
◦ Etichette: i colori delle etichette quando tutte le condizioni sono vere.
◦ G.d.libertà: i colori delle parti nella finestra della vista che indicano vari gradi di libertà quando si utilizza la posizione dinamica per spostare le parti.
◦ Elenco: i colori delle relazioni ripostati nell'Elenco relazioni e nell'Elenco struttura.
6. Nella scheda Animazione sono incluse le seguenti impostazioni:
Le schede in questa schermata corrispondono alle relazioni Distanza, Angolo e Numero. Le stesse opzioni vengono visualizzate in tutte le schede e possono essere impostate per l'insieme Predefinito e l'Insieme di relazioni attivo. Se si utilizzano le relazioni Ingranaggio o Rack, utilizzare la scheda Angolo per impostare le opzioni.
◦ Passo: l'incremento graduale che si desidera aggiungere alla relazione di valore animata per ogni risoluzione.
◦ N passi: il numero di incrementi da aggiungere alla relazione durante l'animazione.
◦ N cicli: il numero di ripetizioni della sequenza di passi.
◦ Avanti: la direzione di animazione deve essere in avanti, ovvero l'incremento deve essere aggiunto al valore della relazione.
◦ Indietro: la direzione di animazione deve essere all'indietro, ovvero l'incremento deve essere sottratto dal valore della relazione.
◦ Ritraccia: se è attiva, il modello torna alla posizione di partenza invertendo la direzione. Se è disattiva, la posizione di partenza viene raggiunta in un solo passaggio. Questa impostazione è particolarmente utile quando si eseguono animazioni angolari con vari cicli.
7. Fare clic su Chiudi al termine delle operazioni. Le modifiche vengono applicate durante la modifica delle impostazioni.
Gestione di spigoli e vertici

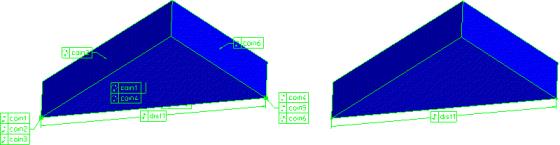

Selezionare Spigolo ades. o Vertice ades. per ridurre al minimo il numero di relazioni necessarie per definire le trasformazioni della faccia. Creo Elements/Direct Modeling crea automaticamente le relazioni coincidenti necessarie e le mantiene dopo la trasformazione. Nell'illustrazione seguente, la relazione di distanza a destra viene definita con l'insieme Vertice ades attivo. Quando la relazione viene modificata, Creo Elements/Direct Modeling trasforma la forma e mantiene i vertici coincidenti. Se l'opzione Vertice ades. è disattivata, è necessario definire le relazioni di coincidenza per i vertici come illustrato a sinistra.
