Concentrare elementi in corrispondenza di punti
Simbolo per il condizionamento di un punto su una faccia
Questa funzione consente di creare un punto su uno spigolo o una faccia, sulla quale la densità degli elementi della rete verrà aumentata al momento della generazione della rete. Aumentando la densità degli elementi della rete, viene aumentato il numero di nodi in queste aree. Come già detto, il motore di risoluzione calcola i risultati ai nodi. Pertanto, quanti più nodi sono concentrati nelle aree critiche del modello, tanto maggiore è la precisione dei risultati per quelle aree.

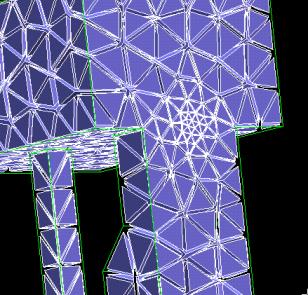

Rete condizionata in un punto su una faccia
Per concentrare gli elementi in un punto su uno spigolo:
1. Fare clic su Modifica quindi, nel gruppo Rete, fare clic sulla freccia accanto a Condizioni.
2. Fare clic su Crea. Viene visualizzata la finestra di dialogo Condizioni Rete.
3. Fare clic su P.to su Spig. nella sezione Concentrato.
Viene visualizzata la finestra di dialogo Concentrato con l'eventuale studio corrente automaticamente disponibile nel riquadro Studio.
Se non esiste alcuno studio corrente o si desidera selezionarne uno diverso, immettere il nome dello studio nel riquadro Studio.
Inoltre, nel riquadro Nome viene visualizzato il nome predefinito della condizione di rete. Se si desidera specificare un nome diverso, digitarlo nel riquadro Nome.
4. Fare clic su Posizione Rif.. Usando il cursore del mouse, fare clic sul punto dello spigolo in cui si desidera concentrare gli elementi.
Una volta effettuata la propria scelta, il riquadro Posizione Rif. mostra il punto come "definito".
5. Fare clic su Valore nella finestra di dialogo Concentrato. Inserire un valore per la concentrazione degli elementi nel punto selezionato. Le unità di misura per questo valore vengono visualizzate sopra il riquadro Valore.
Il valore inserito definisce la dimensione dell'elemento più piccolo nel punto della concentrazione. Immettere un valore che sia sufficientemente piccolo in proporzione alle dimensioni medie dell'elemento calcolate. Vedere Generazione automatica rete per informazioni sulla dimensione calcolata degli elementi.
6. Per impostare altre concentrazioni di elementi in corrispondenza di punti sugli spigoli, fare clic su Seguente e ripetere la procedura. È possibile effettuare questa operazione per il numero di punti desiderato.
7. Una volta completata la definizione dei punti sullo spigolo per la concentrazione della rete, fare clic su
per completare la procedura.
per completare la procedura.Per concentrare gli elementi in un punto su una faccia:
1. Fare clic su Modifica quindi, nel gruppo Rete, fare clic sulla freccia accanto a Condizioni.
2. Fare clic su Crea. Viene visualizzata la finestra di dialogo Condizioni Rete.
3. Fare clic su P.to su Facc. nella sezione Concentrato.
Viene visualizzata la finestra di dialogo Concentrato, con l'eventuale studio corrente automaticamente disponibile in Studio.
Se non esiste alcuno studio corrente o si desidera selezionarne uno diverso, immettere il nome dello studio nel riquadro Studio.
Inoltre, nel riquadro Nome viene visualizzato il nome predefinito della condizione di rete. Per specificare una condizione di rete diversa, immettere il nome desiderato nel riquadro Nome.
4. Fare clic su Posizione Rif.. Usando il cursore del mouse, fare clic sul punto della faccia in cui si desidera concentrare gli elementi.
Una volta effettuata la propria selezione, il riquadro Posizione di riferimento mostra il punto come "definito".
5. Fare clic su Valore nella finestra di dialogo Concentrato. Inserire un valore per la concentrazione degli elementi nel punto selezionato. Le unità di misura per questo valore vengono visualizzate sopra il riquadro Valore.
Il valore inserito definisce la dimensione dell'elemento più piccolo nel punto della concentrazione. Immettere un valore che sia sufficientemente piccolo in proporzione alle dimensioni medie dell'elemento calcolate. Vedere Generazione automatica rete per informazioni sulla dimensione calcolata degli elementi.
6. Per impostare altre concentrazioni di elementi in corrispondenza di punti sulle facce, fare clic su Seguente e ripetere la procedura. È possibile effettuare questa operazione per il numero di punti desiderato.
7. Una volta completata la definizione dei punti sulla faccia per la concentrazione della rete, fare clic su per completare la procedura.
per completare la procedura.
