Esercitazione 4 di Creo Elements/Direct Cabling: passo 2 di 4
Collegamento dei fili ai terminali
Collegare innanzitutto i fili di terra verdi ai due terminali di terra.
Per collegare i fili ai terminali
1. Fare clic su Cabling, quindi nel gruppo Modifica fare clic su
Sposta punto finale. Viene visualizzata la finestra di dialogo Sposta punto finale cavo.
Sposta punto finale. Viene visualizzata la finestra di dialogo Sposta punto finale cavo.2. Fare clic su Punto finale e selezionare il filo inferiore verde accanto all'estremità:
3. Selezionare Terminale nella sezione Punto di destinazione.
4. Fare clic su Terminale e selezionare il terminale di terra superiore:
5. Fare clic su Avanti.
6. Ripetere i passi 3-6 per collegare i fili riportati di seguito.
◦ Collegare il filo verde dall'altro cavo al secondo terminale di terra.
◦ Collegare il file bianco del cavo inferiore alla vite dorata del terminale.
◦ Collegare il file nero del cavo inferiore alla vite grigia del terminale.
◦ Fare clic su OK
per completare l'operazione.

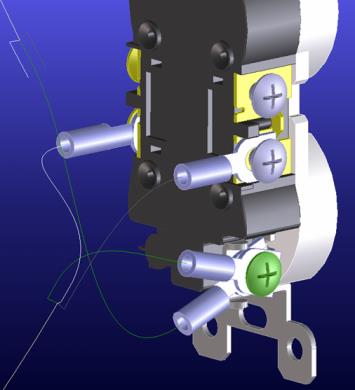

per completare l'operazione.Si noti che i fili si curvano verso i terminali e fuoriescono automaticamente dai terminali:
