Esempio: estrazione di un profilo verso una faccia (rimozione di materiale)

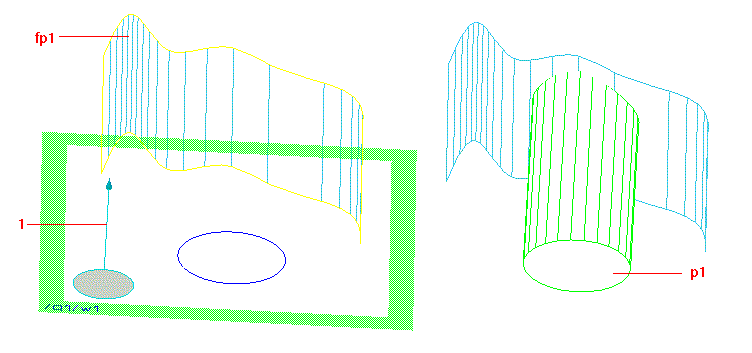

In questo esempio viene estratto un profilo nella parte fp1 dal piano di lavoro attivo /a1/w1 senza conservare il piano di lavoro o il profilo per l'operazione successiva. Nell'immagine che segue vengono mostrati la parte faccia fp1, il profilo, il piano di lavoro e il riscontro grafico che mostra la direzione di estrazione. Viene anche mostrata la nuova parte risultante p1.
Dopo aver creato il piano di lavoro e il profilo:
1. Fare clic su Modeling, quindi nel gruppo Modello fare clic sulla freccia accanto a
(Estrai).
(Estrai).2. Fare clic su (Estrazione lineare). Creo Elements/Direct Modeling visualizza la finestra di dialogo Estrai.
(Estrazione lineare). Creo Elements/Direct Modeling visualizza la finestra di dialogo Estrai.3. Digitare il nome della parte risultante: /p1
4. Digitare il nome del piano di lavoro contenente il profilo: /a1/w1
5. Selezionare A facce dalla lista Tipo, quindi fare clic sulla parte faccia di destinazione fp1. Creo Elements/Direct Modeling visualizza fp1 nel riquadro accanto a A facce.
6. Definire la direzione di estrazione scegliendo l'opzione nella lista Direzione che mostra una freccia del riscontro (1 nell'immagine) rivolta verso la parte faccia.
7. Deselezionare la casella di controllo Mantieni PL. L'opzione Mant prof viene deselezionata automaticamente.
8. Fare clic su
per completare l'operazione. Creo Elements/Direct Modeling estrae il profilo nella parte faccia e crea una nuova parte con lo stesso contorno di superficie della parte faccia.
per completare l'operazione. Creo Elements/Direct Modeling estrae il profilo nella parte faccia e crea una nuova parte con lo stesso contorno di superficie della parte faccia.
