Condizione di tangenziale o curvatura continua
Creare una transizione uniforme tra curve o superfici mediante l'utilizzo di una condizione di collegamento tangenziale o a curvatura continua. Con le curve 3D, il valore di tangente o di curvatura definito nel punto sul bordo o sullo spigolo determina la tangente o la curvatura da creare o modificare. Con Superficie, il valore della curvatura definito sulla superficie determina la curvatura della superficie da creare.
|
Formato della curva
|
Risultato raggio di curvatura
|
|---|---|
|
Sviluppo
|
Ampio
|
|
Molto marcata
|
Piccolo
|
|
Linea retta
|
Raggio infinito
|
|
Cerchio
|
Un raggio di curvatura costante è uguale al raggio del cerchio
|

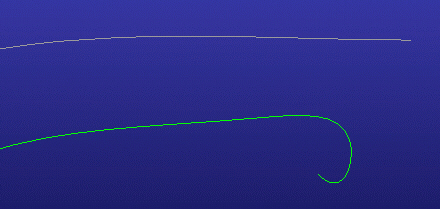

Nell'immagine seguente la curva in alto è piatta con raggio ampio. La curva in basso ruota e presenta un raggio piccolo.
Quando si specifica una condizione di curvatura continua o tangenziale in un punto specifico,
• La nuova curva sarà tangenziale o curvatura continua in tale punto.
• La tangente o la tangente e la curvatura saranno uniformi.
• Se viene specificata solo la condizione tangenziale, la curvatura non sarà uniforme.
• Una condizione tangenziale manterrà la stessa direzione tangente.
• Una condizione di curvatura continua manterrà la stessa direzione tangente e lo stesso raggio di curvatura.
Per visualizzare la curvatura (raggio), utilizzare la funzione Analisi di Curva.
In questo esempio di Analisi di Curva la curva in alto è un cerchio ed entrambi i lati sono costituiti da una curva collegata al cerchio.
La curva a sinistra è stata collegata a una condizione di curvatura continua. Il collegamento uniforme è indicato da linee rosse continue interrotte tra una curva e l'altra. La curva a destra è stata collegata con una condizione tangenziale e indica un collegamento meno uniforme. L'analisi rivela un salto nella curva evidenziato dalla mancata corrispondenza delle linee rosse della curva laterale con quelle della curva in alto.
Superficie
Per visualizzare la transizione tra due superfici, utilizzare la funzione Analisi superficie.
Transizione tangenziale Le strisce coincidono, ma non sono uniformi tra le superfici. |  |  |
Transizione a curvatura continua Le strisce coincidono e sono uniformi tra le due superfici. |  |  |
Nell'esempio seguente di analisi della superficie viene creata la superficie tra le due linee gialle con il comando Ponte. L'analisi delle strisce zebrate indica la differenza tra la nuova superficie e le superfici adiacenti con continuità di curvatura e tangenziale. La transizione a curvatura continua è più uniforme rispetto alla transizione tangenziale.
Limitazioni
• In alcuni casi:
◦ Non è possibile creare geometricamente una transizione a curvatura continua.
◦ Una perfetta transizione a curvatura continua comporta una superficie costosa come risultato in quanto la quantità di dati è notevole.
• I risultati di una transizione a curvatura continua dipendono dalla qualità delle superfici adiacenti in cui vengono aggiunte le nuove superfici.
• Le transizioni a curvatura continua sono molto simili a curvature continue. Verificare la transizione con lo strumento di analisi della superficie.
