控制锐边和侧面
单击模具设计，然后在分析组中单击
壁厚旁边的箭头。
壁厚旁边的箭头。单击 3D。壁厚 3D 对话框随即打开。
3D。壁厚 3D 对话框随即打开。检测侧有助于正确着色并在分析结果中显示锐边和侧面。默认情况下，在“壁厚 3D”菜单中选中“检测侧”。
如果不使用检测侧，则应该处于分析的公差极限内的锐边和侧面可能会作为问题区域出现，因为在用于计算的小平面模型中锐边的壁厚将为 0。

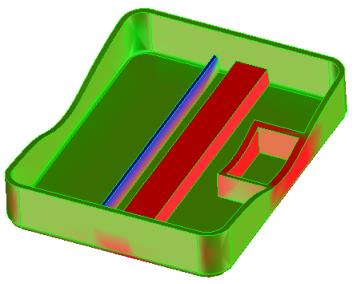

在本例中，侧壁厚度为 5 mm。图像采用最小公差 = 3 以及最大公差 = 6 来显示分析结果。选中检测侧后，侧壁会变绿，正确地指出它们处于公差极限内。

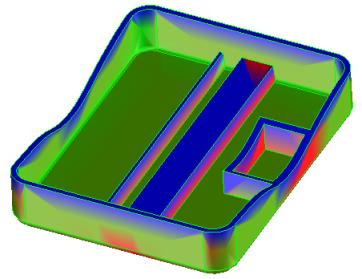

清除检测侧后，侧壁变为蓝色，指示壁过薄 (即使它们实际处于公差极限内)。
 | 对于某些模型，可能需要清除检测侧。例如，如果分析内部带有小细节或阵列的壁，检测侧可能不会准确地反映内部几何。 |
