Creo Elements/Direct
Cabling 教程 4:第 4 步,共 4 步
生成图形表示
根据 Cabling 的设置,可能需要生成缆的图形表示。
单击
文件
>
设置
>
Cabling
>
设置
。
设置
对话框随即打开。因为生成缆需要花费一些时间,因此最好在
缆和线零件
部分中选择
仅线框
。
要创建缆的图形表示,
1.
单击
工具
,然后在
可视化
组中单击
重新创建可视线
。将打开
实心缆
对话框。
2.
单击 3D 线样条上的任意位置。
3.
单击
确定
完成操作。

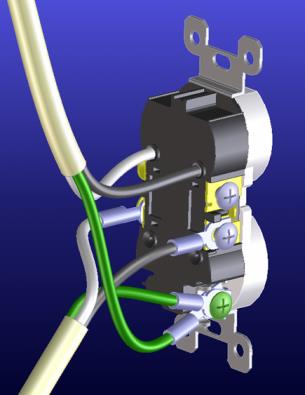

已完成的项目应显示如下:
