通过导向件布线
导向件是特殊零件，用于引导样条边使其穿过具有相切方向的点。共有两种类型的导向件：
• 实际对象
• 虚拟导向件
虚拟导向件不是最终线束产品的一部分。在结构浏览器中，虚拟导向件显示在线束装配下的容器中，可协助您更快速地创建导槽边。
要通过导向件布线导槽边：
1. 使用导向件选项卡创建虚拟导向件。
2. 单击
，然后选择起点。
，然后选择起点。 | 可随时选择或清除显示实体复选框，以显示或隐藏导槽的实体表示。 |
3. 单击
，然后选择虚拟导向件。将创建通过虚拟导向件的边。
，然后选择虚拟导向件。将创建通过虚拟导向件的边。4. 单击
或
以分别指定其他点或导向件。
或 以分别指定其他点或导向件。5. 单击
完成操作。

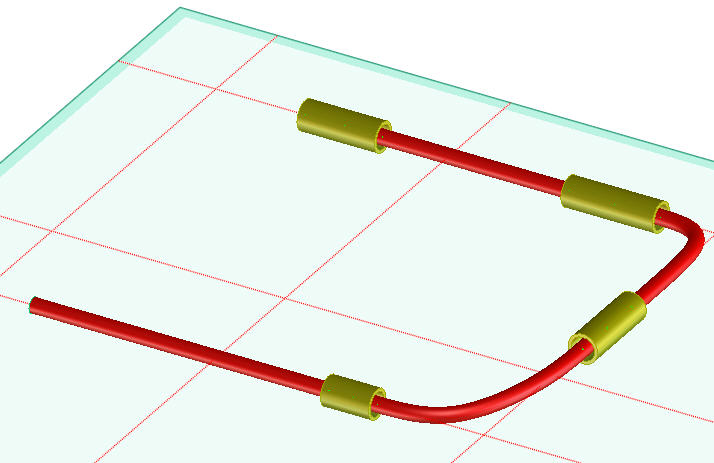

完成操作。下图显示了通过导向件的导槽边。

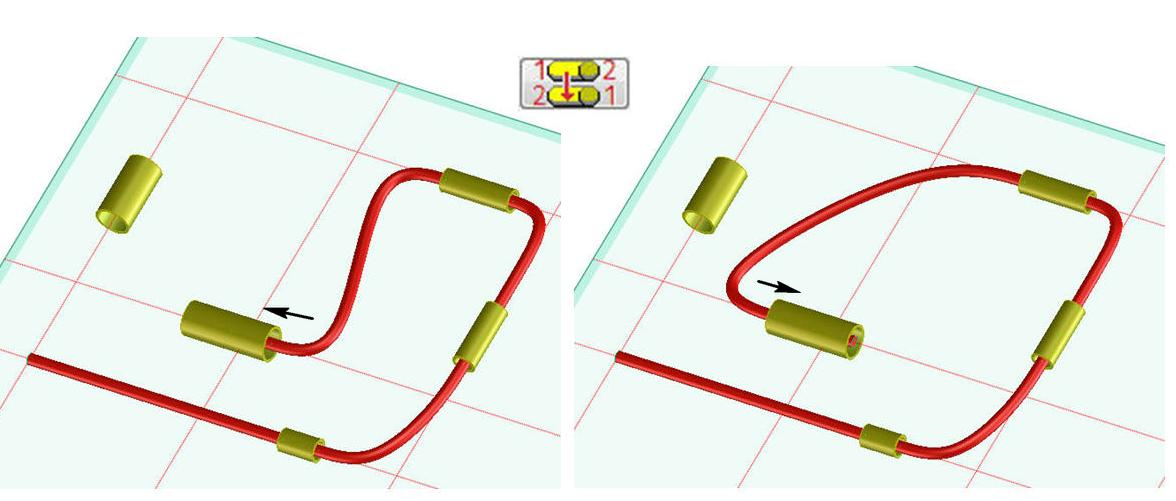

Cabling 会自动检测从上一个段点到导向件的最短路线。可以单击
来反转布线方向，如下图所示。
来反转布线方向，如下图所示。
