更改视图中的零件或工作平面颜色

更改视图中的零件或工作平面颜色

在 Creo Elements/Direct Annotation 中，您可以自定义装配视图范围内零件常规线、隐藏线以及切线的外观。灰显周围零件或装配时，您会发现这对以标准颜色绘制零件或装配非常有效。或者，您可能希望按颜色对某些特定零件 (例如：根据功能或分包商等) 进行分组。

在 Creo Elements/Direct Modeling 中，还可以自定义工作平面和线零件。

要更改视图中零件或工作平面颜色，

1. 单击 Annotation，然后在设置组中单击

属性旁边的箭头。

2. 单击

零件/工作平面几何样式。将会打开 3D 视区，其中包含一个模型 (如果可用)。

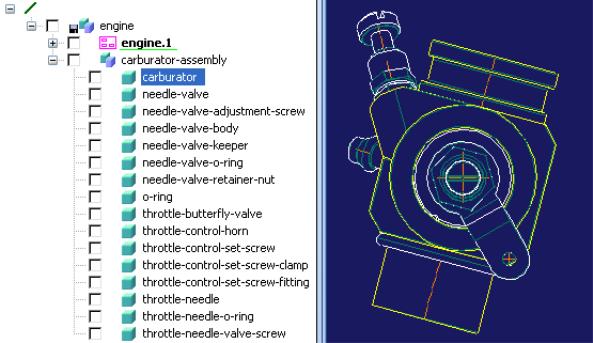

3. 在“结构浏览器”中选择想要更改颜色的零件或工作平面。也可以选择线零件。将打开零件/工作平面几何样式对话框。

4. 要更改某一视图的颜色，单击视图复选框并在“结构浏览器”中选择视图。

5. 为常规线、隐藏线或切线选择新的颜色设置。

6. 单击关闭完成操作。要查看更改内容，必须更新视图。有关详细信息，请参阅更新视图。
