Creo Elements/Direct Cabling 教程 8：步骤 5 (共 8 步)
创建侧缆
现在将在 CoverBox 零件侧面创建缆。
1. 在结构浏览器中打开 CoverBox 零件。

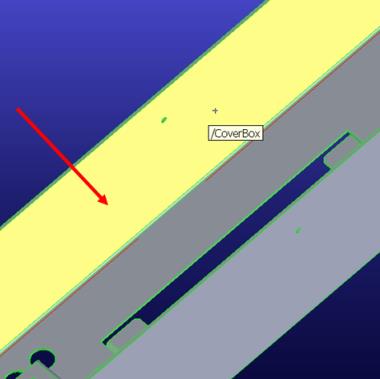

2. 在已移除缆段的侧面上创建工作平面：
3. 如有必要，更改捕捉模式以包括零件，从而线框缆端点可用于添加附加几何。
4. 要定位竖直构造线，捕捉开放缆段的端点：
5. 使用构造线绘制以下几何。在拐角放置 10 mm 的圆角：
6. 单击
Cabling，然后在
手动布线组中单击
线旁边的箭头。
7. 单击
轮廓线。
创建缆对话框随即打开。
8. 选择新几何的工作平面。
9. 单击
确定
完成操作。
10. 使用 > 组中的删除可视线命令，删除缆的 3D 表示。
