Neue Funktionen in Creo Elements/Direct Modeling
Biegungen im Befehl "Material ändern" aktualisieren
Im Dialogfenster Material ändern sind jetzt neue Optionen zum Aktualisieren von Biegungen verfügbar. Biegungen können automatisch so angepasst werden, dass sie den Mindestanforderungen für den Biegeradius entsprechen. Sie können den minimalen Biegeradius definieren.
Die folgenden Optionen sind verfügbar:
• Biegung aktualisieren – Vergrößert kleinere Biegungen auf den Minimalwert für den Biegeradius.
• Größ. Biegeradius überschr. – Verkleinert größere Biegungen auf den Minimalwert für den Biegeradius.
• Biegewerkzeug ignorieren:
◦ Bei Auswahl dieser Option werden Einträge in der Biegewerkzeugtabelle für minimale Biegeradien verwendet, ohne nach empfohlenen Werten zu suchen (Fertigungsgerecht = Ja).
◦ Wenn diese Option deaktiviert ist, wird der kleinste Biegeradius verwendet, der der Mindestanforderung für den Biegeradius entspricht und Teil der empfohlenen Werte aus der Biegetabelle ist.
Optionen für Anpassungsunterstützung:
• (sha-set-default-change-material-valid-bend-process) – Mit den neuen Optionen zum Aktualisieren von Biegungen können Sie vordefinieren, welche Prozesse für Aktualisierungen des Biegeradius in Frage kommen. Beispiel:
• Neue Tabelle BEND_PROCESS_RELATIONS – Hiermit können Sie einen anderen Prozesstyp vordefinieren, der den Material- oder Dickenwerten entspricht. Wird von den Workflows Material ändern und Lasche hinzu verwendet (im Workflow Lasche hinzu kann diese Tabelle einen anderen Standardprozesswert steuern). Beispiel:
Position in der Benutzeroberfläche: Klicken Sie auf Sheet Metal > Blech ändernMaterial.
Version: Creo Elements/Direct Modeling 20.7.0.0.
Sehen Sie sich ein Video an, dass diese Verbesserung demonstriert:
• Eine unkompliziertere Option zur Biegeaktualisierung für Material- oder Dickenänderungen. Analyse und Konstruktion sind möglicherweise nicht nur für die Dicke spezifisch, sondern können zu einer umfassenderen Änderung führen (einschließlich Biegungen, Entlastungen, Prozessen usw.).
• Besser in den typischen UI-Workflow für Material- oder Dickenänderungen integriert.
• Viele Biegungen können gleichzeitig angepasst werden, indem eine einzige UI-Option für alle festgelegt wird.
Die folgende Abbildung zeigt die Optionen zum Aktualisieren von Biegungen.
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Bei Dickenänderungen können nicht alle Biegeprozesse berücksichtigt werden. Bei Prozessen wie dem freien Biegen müssen Biegungen überprüft und bei Bedarf manuell angepasst werden. Nicht unterstützte Biegungen werden im Ausgabefenster angezeigt.
Ersetzt dies vorhandene Funktionalität?
Nein.
Konfigurationsoptionen für diese Funktionalität:
Keine.
Verbesserungen bei der Vereinfachung
Die Vereinfachungsfunktionen wurden um Folgendes erweitert:
• Eine neue Option Alle Auflös. verschmelzen, mit der Sie kollidierende Teile mit unterschiedlicher geometrischer Auflösung (Genauigkeit) verschmelzen können. Das resultierende Teil hat die niedrigste (gröbste) Auflösung der beteiligten Teile.

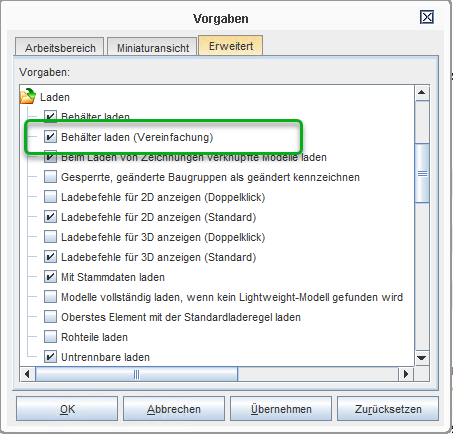

• Eine neue Lastoption Creo Elements/Direct Model Manager für Vereinfachungsbehälter.
◦ Möglichkeit, alle Vereinfachungsbehälter zu laden, ohne allgemeine Behälter zu laden.
◦ Eine Typänderung und ein separates Symbol für Vereinfachungsbehälter in Creo Elements/Direct Model Manager.
• Erweiterte Unterstützung für Verschmelzungsbehälter.
◦ Ein Teil kann der Besitzer eines Vereinfachungsbehälters vom Typ "Verschmelzen" sein.
◦ Der Vereinfachungsbehälter vom Typ "Verschmelzen", der im Besitz einer Baugruppe ist, kann jetzt ein Teil als Ziel verwenden. Behälterinhalte werden dann mit dem Besitzerteil verschmolzen.
Position in der Benutzeroberfläche: Vereinfachung.
Version: Creo Elements/Direct Modeling 20.7.0.0.
Sehen Sie sich ein Video an, dass diese Verbesserung demonstriert:
• Höhere Produktivität, da das Laden aller Behälter deutlich mehr Zeit in Anspruch nehmen kann als das bloße Laden von Vereinfachungsbehältern.
• Höhere Flexibilität durch zusätzliche Verschmelzungsoptionen während des Vereinfachungsprozesses.
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Keine bekannten Einschränkungen.
Ersetzt dies vorhandene Funktionalität?
Nein.
Konfigurationsoptionen für diese Funktionalität:
Keine.
Baumsymbol zur Angabe des Kontexts eines selektiven Exemplars
Es wird ein neues Baumsymbol für Knoten angezeigt, wenn sie den "Kontext"-Knoten eines untergeordneten selektiven Exemplars darstellen.
Position in der Benutzeroberfläche: Strukturliste.
Version: Creo Elements/Direct Modeling 20.7.0.0.
Was ist der Nutzen dieser Verbesserung?
Der Kontext selektiver Exemplare kann jetzt schnell in der Strukturliste identifiziert werden.
Die folgende Abbildung zeigt das Symbol für den Kontext eines selektiven Exemplars.
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Keine bekannten Einschränkungen.
Ersetzt dies vorhandene Funktionalität?
Nein.
Konfigurationsoptionen für diese Funktionalität:
Keine.
Verhalten des Strukturlistenfensters wurde verfeinert
Die Strukturliste wurde um die folgenden Funktionen erweitert.
• Jedes Modul merkt sich die entsprechende Breite und Höhe der Strukturliste, sowohl für die reguläre als auch für die detaillierte Baumansicht (mit Spalten).
• Die oben genannte Funktion gilt sowohl für verankerte als auch für unverankerte Browser.
• Beim Wechseln zwischen Modulen wird die Breite der Strukturliste für das jeweilige Modul angewendet und an die zuletzt verwendete Größe angepasst.
Position in der Benutzeroberfläche: Strukturliste.
Version: Creo Elements/Direct Modeling 20.7.0.0.
Was ist der Nutzen dieser Verbesserung?
Verbesserte Produktivität für Benutzer.
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Keine bekannten Einschränkungen.
Ersetzt dies vorhandene Funktionalität?
Nein.
Konfigurationsoptionen für diese Funktionalität:
Keine.
Verbesserungen beim Exportieren und Drucken in Creo View MCAD
Den Konfigurationsoptionen unter Standardvorgaben wurde die neue Option Blattvorgabe verwenden hinzugefügt. Diese Vorgabe steuert den Standardwert im Dialogfenster Drucken und kann für den Creo View MCAD Export genutzt werden.
Position in der Benutzeroberfläche: Klicken Sie auf Annotation > Datei > Vorgaben > Standardvorgaben.
Version: Creo Elements/Direct Modeling 20.7.0.0.
Was ist der Nutzen dieser Verbesserung?
Beim Publizieren einer Zeichnung haben Sie mehr Kontrolle über die Einstellungen für das Drucken oder Erzeugen von Visualisierungsobjekten, z.B. die Skalierung.
