拉伸面或边
Creo Elements/Direct Modeling 允许您移动 (拉伸) 零件的面或边，同时保留所拉伸的面或边的原始边界。通过更改相邻面，可保留所拉伸元素的边界 (边)。
您也可以同时拉伸多个未连接的面，如下图所示。
要拉伸面或边，
1. 单击 Modeling，然后在修改 3D 组中单击 修改旁边的箭头。
2. 单击 拉伸。将打开拉伸对话框。
3. 选择以下选项:
◦ 面：单击面，然后在视区中选择要拉伸的面。按 SHIFT 键可选择多个面，单击鼠标中键可结束选择。
*
您也可以在视区中选择一个面，然后在迷你命令工具栏 (CMT) 上单击 来拉伸该面。
◦ 边：单击边，然后在视区中选择要拉伸的边。按 SHIFT 键可选择多条边，单击鼠标中键可结束选择。
*
您不能在同一个面上选择多条边。
*
您也可以在视区中选择一条边，然后在 CMT 上单击 来拉伸该边。
*
在拉伸对话框中单击边时，变换对象复选框会变为非活动状态。
4. 设置下列选项：
◦ 变换对象：选择零件的所有面或装配的所有零件时，可以定位零件或装配，而不必拉伸面。
*
绘制一个方框可选择整个零件或整个装配。也可以使用选择工具选择某一零件的所有面或某一装配的所有零件。选定零件的突出显示颜色会更改为深蓝色。选定装配的突出显示颜色会更改为青色。可在 Modeling 设置中更改默认颜色。
*
默认情况下会选择变换对象。要更改默认设置，请参阅 更改 Modeling 设置。

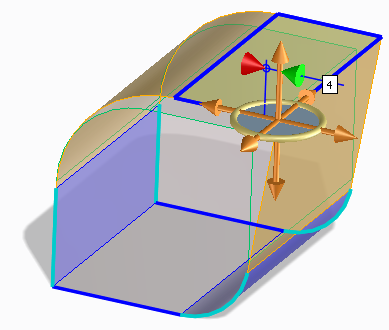

◦ 保持相切：保留相邻面间的相切过渡。单击控制可固定或取消固定边和面。如果选取不“保持相切”，平滑相切过渡将替换为边。
*
此外，保持相切能够保留未拉伸的面和相邻面之间的相切过渡 (如果相邻面与拉伸的面不相切)。
◦ 重做圆角：允许操作自动调整圆角。单击控制指定圆角。
◦ 位置：用于重新定位要拉伸的面或边。您可以在视区中拖动 3D CoPilot 来拉伸面或边。请参阅 位置选项。

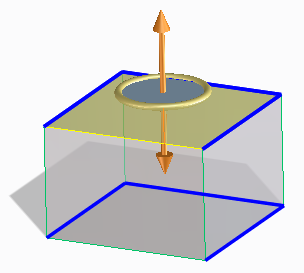

◦ 排除的面：使您能够排除与针对拉伸操作选择的元素 (面或边) 相邻的面。
*
• 再次选择面可将其从选择中移除。
• 单击鼠标中键可完成选择。
*
• 选择有效的被排除面之后，会取消突出显示相应的固定元素。
• 如果所选面与拉伸元素不相邻，则会出现错误消息。
◦ 固定元素：用于更改通过 Creo Elements/Direct Modeling 选择的相邻面的固定元素。通过 Creo Elements/Direct Modeling 选择的固定元素以深蓝色突出显示。可以选作固定元素的元素以浅蓝色突出显示，如下图所示。
◦ 参数模块处于活动状态时，更新关系选项可用。选择此选项可更新更改后的关系。
5. 在接受更改之前，请单击预览来查看更改效果。
*
您可以在现实的和快速之间进行切换，以在拉伸面的同时查看视区中的现实反馈或快速反馈。请参阅 现实反馈。
6. 单击下一步完成此操作，然后拉伸其他面。
*
如果您怀疑某零件已损坏，可单击检查并修复。检查并修复功能检查自相交、刀刃和空壳并尝试进行修复。如果某个零件无法检查和修复，它将不会被修改而是保持原始状态。
7. 单击 完成操作。
限制
• 您不能拉伸将所有顶点都作为固定元素的相连面，如下图所示。
• 当 Creo Elements/Direct Modeling 不能保留解析几何时，它可以根据固定边来更改相邻面的曲面类型。
• 如果对多个零件使用 拉伸命令，则成功的操作将显示为部分结果，失败的操作将显示为标签 (错误反馈)。反馈标签将被附加到操作失败的面上。
