Creo Elements/Direct Cabling 教程 6：第 2 步，共 5 步
穿过线夹布置线
现在，将穿过线夹布置四条线。
要穿过线夹布置线，
1. 单击
Cabling，然后在
手动布线组中单击
穿过线夹。将打开
穿过线夹的缆对话框和
选择缆类型对话框。
2. 在选择缆类型对话框中，选择线。将打开线对话框。

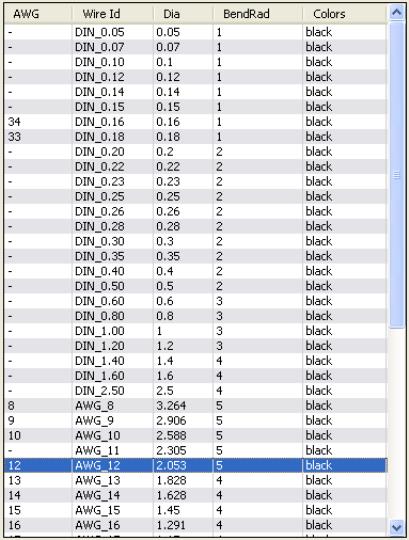

3. 选择 AWG 12，然后单击应用：
4. 捕捉蓝色连接器上其中一个插针的中心，以设置起点。
5. 朝接近绿色连接器的方向，依次单击各个线夹。线将自动穿过线夹进行布置。
6. 在菜单中单击终点，然后捕捉到绿色连接器上其中一个插针的中心。
7. 很可能需要设置终点的切线方向，以使线正确进入连接器。
8. 单击
确定
完成操作。
9. 重复上述步骤，对其他三条线进行布置。

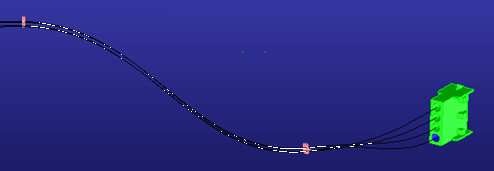

请注意线穿过线夹的方式，不过它们已发生偏移。添加第三条和第四条线后，您会注意到它们不再正确穿过线夹。我们将在接下来的步骤中解决这一问题。
