设置可见性
1. 请单击样条导槽，然后在导槽组中单击创建。样条导槽编辑器对话框随即打开。
2. 单击杂项选项卡。可以使用可见性部分来设置可见性。
3. 单击颜色旁的框。将打开颜色选择器对话框。从调色板中选择一种颜色。
4. 在尺寸框中，键入或选择导槽的实体表示的直径。
5. 单击 ，然后选择 3D 对象以将其隐藏。
6. 单击 以显示最后一次隐藏的 3D 对象。

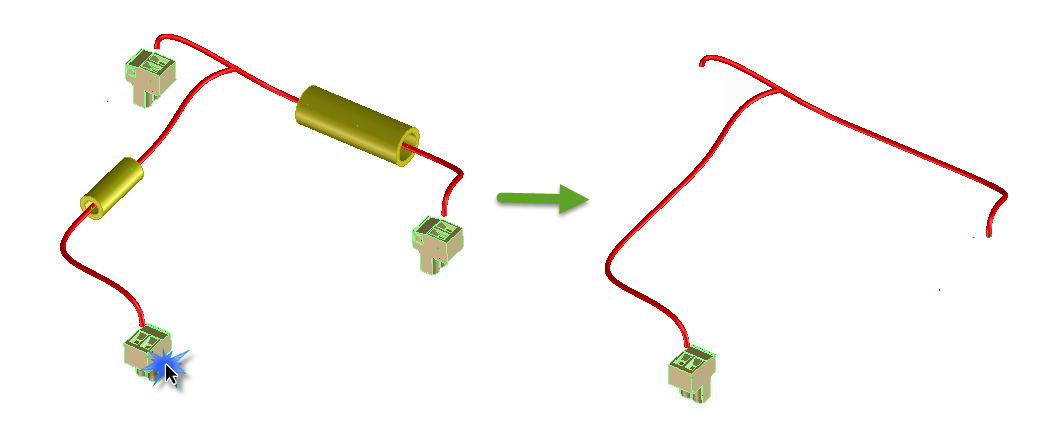

7. 单击仅显示以在新视区内仅显示选定对象或工作平面及其导槽，如下图所示。
8. 单击关闭视区，以关闭通过仅显示打开的视区。
