Creo Elements/Direct Annotation 新增功能
区域性表面粗糙度支持
表面粗糙度符号标准列表现在包含 ISO 25178 - 2016 的附加项。此标准将符号配置为表示区域性表面粗糙度符号。
用户界面位置：单击注释 > 符号。
版本：Creo Elements/Direct Modeling 20.5.0.0
请观看演示增强功能的视频：
区域性表面粗糙度支持
此增强功能的优势是什么？
表面粗糙度符号的标准合规性覆盖范围已得到改进。
• 菱形已添加到符号中，用以指示区域性表面粗糙度类型。
• 层指示器（在符号 UI 中称为“槽方向”）的位置更改至根符号上方。
下图显示了区域性表面粗糙度符号。
附加信息
提示：
无。
限制：
无已知限制。
这是否会替换现有功能？
否。
与此功能相关的配置选项：
无。
多语言绘图支持
现在，Creo Elements/Direct 在 Annotation 中提供了多语言绘图支持。这使您能够轻松地在多国别生态系统中创建和共享多语言绘图，并具有翻译一致性的集中管控翻译表。
用户界面位置：单击 Annotation > 多语言。
版本：Creo Elements/Direct Modeling 20.5.0.0
请观看演示增强功能的视频：
多语言绘图支持
此增强功能的优势是什么？
重要的功能包括：
• 多语言绘图包含基于多语言表中条目的已翻译文本块。
• 定义后，文本块可在绘图中以单一主要语言显示，也可以主要语言和第二语言翻译组合显示。
• 管理员和用户可使用新的多语言表创建和管理表中的所有条目。
◦ 管理员：
▪ 创建、编辑、过滤、组织条目。
▪ 索引和翻译字段。
▪ 上下文或类别字段。
▪ 隐藏或废弃字段。
◦ 用户：
▪ 使用上下文或类别过滤多语言文本条目。
▪ 搜索或逐项浏览多语言文本条目。
▪ 对多语言文本条目使用隐藏或废弃过滤器。
▪ 在定义注释（例如，尺寸和几何公差固定文本、符号和文本注解中的文本字段，以及表单元格条目）时，可使用“获取文本”来插入选定的表条目。
◦ 通过编辑主要语言或第二语言即时更改显示的语言。
• 如果存在多语言表，则可以编辑语言设置以即时在已配置语言之间进行切换。
• 您可以突出显示包含多语言文本块的所有注释。此功能能够让您分析绘图、标识损坏的文本块（不再被识别为多语言元素），并检查哪些文本块未使用多语言文本。
• Creo Elements/Direct 按如下方式加载多语言绘图：
◦ 如果禁用多语言支持（文件 > 设置 > 多语言）或多语言表不可用，则会加载上次保存的语言。
◦ 根据表中的索引加载和替换本地化文本。您可以加载以 EN 或 DE 保存的绘图，并以 EN 或 CH（甚至 FR 或 DE）进行显示。
• 可按如下方式设置多语言文本的格式：
◦ 具有可配置分隔符的单行，或两行（符号使用单行）。
◦ 第二语言的字体、文本大小和颜色的自定义格式。
*
如果将多语言表路径设置为“公司级别”或“站点级别”，则多语言表设置为只读。若管理员要使用 Annotation 中的“多语言表”命令修改表，则必须将该表复制到其用户目录中，并将路径设置为“用户级别”。必须使用文本编辑器手动编辑多语言表 ID 和版本。

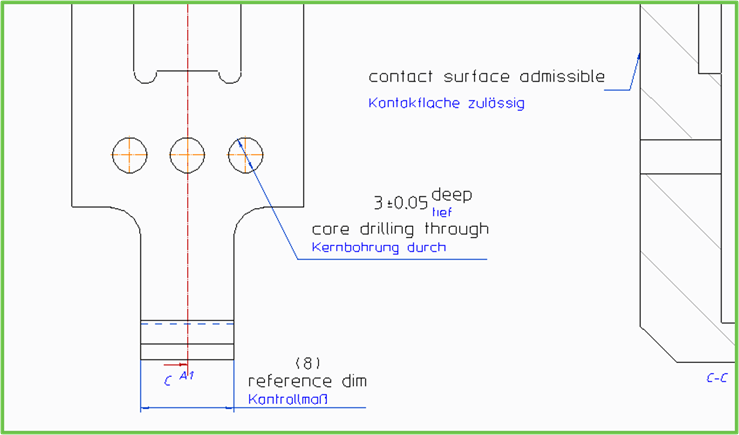

下图显示了具有多语言文本的绘图。
附加信息
提示：
无。
限制：
无已知限制。
这是否会替换现有功能？
否。
与此功能相关的配置选项：
无。
改进了 DXF/DWG 绘图的导入和导出
Creo Elements/Direct 现在可在导入和导出 DXF/DWG 绘图期间提供更高的稳定性和成功率。
用户界面位置：在 Creo Elements/Direct Annotation 中单击文件 > 打开。
版本：Creo Elements/Direct Modeling 20.5.0.0
此增强功能的优势是什么？
• DXF/DWG 转换器的稳定性得以提高。
• DXF/DWG 导入和导出的质量提高。
• 支持用户定义的线型。
• 更正了上下公差互换的错误。
• 对剖面线平移的改进。
附加信息
提示：
无。
限制：
无已知限制。
这是否会替换现有功能？
否。
与此功能相关的配置选项：
无。
