修剪面
按面修剪面是用于修改或修复曲面的曲面设计工具。使用工具面修剪毛坯面，这两个面必须邻接：
毛坯面必须为属于面零件的面，不能是实体零件上的面。工具面可以属于任何零件。可以在修剪完毛坯面以后保留或删除工具面。
必须指定要保留“右边”还是“左边”的毛坯面。在以上示例中，默认结果如下所示：
单击“侧”选项将导致保留另一面：
可以选择多个面以同时修剪。对在毛坯面上拾取的点进行评价，该点用于确定要保留的毛坯面的初始“右”侧。
要通过一个面或一条边修剪另一个面，
1. 单击 3D 几何，然后在 3D 曲面工具组中单击更多。
2. 单击
修剪。将打开
按面修剪面对话框。
3. 单击
毛坯面，然后在视区中选择要修剪的毛坯面。使用
选择工具选择多个面。
4. 您可以使用下列选项之一：
◦ 单击刀具面，然后在视区中选择用于修剪毛坯面的面。可视反馈将显示要修剪的毛坯面一侧。
◦ 单击刀具边，然后在视区中选择一条边，如下图所示。

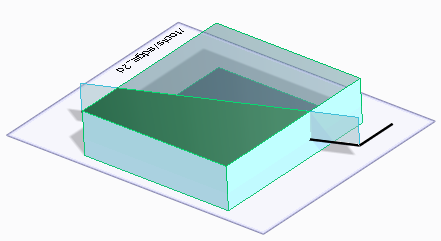

5. 如果选择刀具边，请单击方向，然后在视区中选取一个方向。可视反馈将显示要修剪的毛坯面一侧。
| • 仅当单击刀具边时，方向选项才会显示。 • 选择边时，在指定方向上生成的面应与毛坯面相交。 |

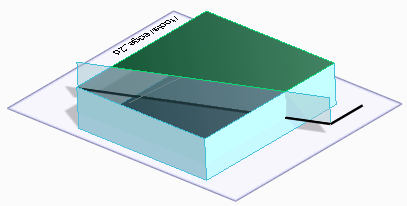

6. 清除侧复选框以修剪毛坯面的另一侧。
7. 要在修剪操作后放弃刀具面或刀具边，请清除保留刀具复选框。
| 如果清除保留刀具复选框， • 将从工作平面中移除 2D 刀具边。 • 将移除属于线零件的 3D 刀具边。 • 将保留属于面零件或实体的 3D 刀具边。 |
8. 单击
完成操作。
限制
• 毛坯面和刀具面或拖拉的刀具边必须具有非空交点。
• 有时给定工具面的基础曲面无法扩展，特别是解析型或周期型。因此可能无法扩展工具面，从而扩展工具面与毛坯面的修剪相交曲线会在毛坯面的边界处开始和结束。
例如，修剪以下对象：
将产生以下结果之一：
• 当工具面扩展包含自相交时，通过其进行修剪可能不起作用。
例如，以下情况：
将产生下面的结果：
