Analisi della qualità della superficie

Creo Elements/Direct Modeling include un'utilità che facilita l'identificazione delle imperfezioni delle superfici nelle parti e nelle facce. È possibile analizzare i valori di curvatura, controllare i valori del raggio massimo e minimo sulle superfici e verificare le transizioni tra le facce.

L'utilità Analisi superficie calcola i valori di curvatura Gaussian o mean e visualizza graficamente il risultato dell'analisi sulle facce o le parti selezionate. La codifica a colori, che può essere modificata, indica le posizioni delle possibili aree problematiche. Il valore massimo di curvatura da analizzare può essere impostato automaticamente da Creo Elements/Direct Modeling oppure può essere specificato manualmente.

La base per un'analisi è il modello a faccette di una faccia o una parte. In generale le faccette standard di Creo Elements/Direct Modeling sono sufficienti a fornire un'analisi informativa sulle superfici errate. Comunque, un modello di faccetta più fine può portare a risultati visivamente più accurati. È possibile ridefinire temporaneamente il modello di faccetta durante un'analisi di superficie per ottenere una visualizzazione più accurata dei risultati. In Geometria 3D selezionare la casella di controllo Filo nella finestra "Proprietà di visualizzazione di 'fvista'" per vedere il modello di sfaccettatura di una parte o una faccia.

L'analisi della qualità della superficie risulta particolarmente utile nella rilevazione della wiggling della superficie, che consiste nella transizione di una superficie da convessa a concava. Questa modifica viene derivata dalla curvatura gaussiana negativa, dal momento che le superfici convesse e concave di per sé comportano una curvatura gaussiana positiva. La modifica della curvatura della superficie viene generalmente evitata nella progettazione di scatole di plastica.

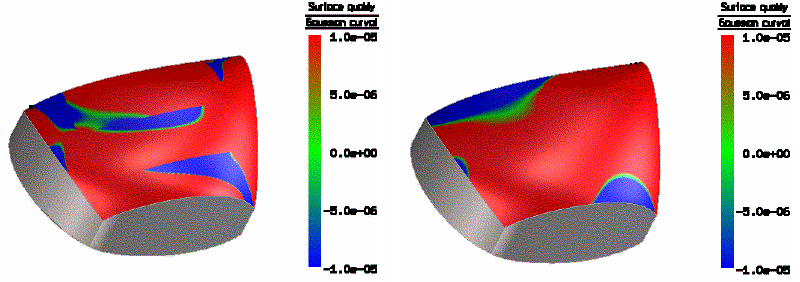

La figura mostra l'esempio di una parte con una superficie imperfetta e la stessa parte con una superficie migliorata.

La parte a sinistra mostra una superficie con un comportamento negativo della superficie (modifiche repentine dei colori). La parte di destra mostra, invece, una superficie con un buon comportamento della curvatura (modifiche graduali dei colori).

Creo Elements/Direct Modeling utilizza una distribuzione cromatica, ad esempio verde-rosso-blu, per visualizzare il risultato dell'analisi. I valori più positivi della curvatura vengono visualizzati nel primo colore (Verde), il colore intermedio (Rosso) rappresenta i valori vicini allo zero, mentre l'ultimo colore (Blu) rappresenta i valori negativi. Tutti i valori inferiori rispetto al limite negativo e superiori rispetto a quello positivo vengono visualizzati con colori più intensi. I valori estremi del colore sono interpolati rispetto al valore corrente della curvatura.

Un'altra funzione dell'utilità Analisi superficie consiste nella capacità di controllare i valori del raggio minimo e massimo di una faccia. Quando si seleziona una faccia singola da analizzare, un riscontro grafico indica i cerchi principali della curvatura (dove si trovano i valori relativi la raggio minimo e a quello massimo) sulla faccia in corrispondenza del cursore. Inoltre, i valori del raggio minimo e massimo vengono visualizzati nella linea di testo del prompt.

Questa utilità risulta particolarmente utile prima di svuotare una parte oppure aumentare lo spessore o distanziare una parte faccia. I dati per il raggio minimo e masso possono essere interpretati nel seguente modo.

Quando si svuota una parte, un valore di distanziamento positivo corrisponde ad un distanziamento all'interno, mentre un valore negativo indica un distanziamento all'esterno. E' possibile analizzare i valori dei raggi di una faccia del solido che si desidera svuotare:

• Per svuotare una parte all'interno (ovvero, utilizzando un valore di svuotamento positivo), è necessario considerare solo il valore del raggio massimo. Se il valore del raggio è positivo e inferiore rispetto alla distanza di svuotamento richiesta, lo svuotamento non viene eseguito correttamente poiché la superficie di distanziamento non può essere creata senza autointersecazioni.

• Per svuotare una parte all'esterno (ovvero, utilizzando un valore di svuotamento negativo), è necessario considerare solo il valore del raggio minimo. Se il valore del raggio è negativo e superiore rispetto alla distanza di svuotamento richiesta, lo svuotamento non viene eseguito correttamente poiché la superficie di distanziamento non può essere creata senza autointersecazioni.

Per i comandi Distanza e Ispessimento, un valore di distanziamento positivo indica un distanziamento in direzione della normale della faccia positiva, mentre un valore negativo indica un distanziamento in direzione della normale della faccia negativa. In questi casi, possibile analizzare i valori dei raggi di una faccia nel seguente modo:

• Per il distanziamento o l'ispessimento con un valore di distanziamento positivo, se il raggio massimo è negativo e il corrispondente valore assoluto è inferiore al valore di distanziamento, l'operazione non riesce a causa di intersezioni nella superficie di distanziamento.

• Per il distanziamento o l'ispessimento con un valore di distanziamento negativo, se il raggio massimo è positivo e il corrispondente valore assoluto è superiore al valore di distanziamento, l'operazione non riesce a causa di intersezioni nella superficie di distanziamento.

Nei comandi che creano o modificano le superfici b-spline, utilizzare l'analisi Strisce zebr. per calcolare le transizioni tra le facce. Quando possibile, il sistema analizza le facce vicine per supportare l'analisi della transizione tra le facce.

Le strisce zebrate riflettono un cubo o una sfera con strisce immaginaria. Osservare le strisce in corrispondenza dell'angolo di transizione. Se le strisce non si adattano, la transizione tra le due facce non è uniforme. Se le strisce si adattano e hanno un angolo chiaro, la transizione tangenziale. Se le strisce si adattano senza angolo, è presente una transizione continua della curvatura approssimativa. Poiché le strisce zebrate sono un'analisi ottica, una transizione continua della curvatura non è certa e deve essere considerata in modo approssimativo.
