根据导入的绘图创建 3D 模型

单击文件 > 打开，打开一个 DXF、DWG 或 MI 绘图。单击此处下载此项目的文件。以上视频使用 handle.dwg。Creo Elements/Direct Annotation 将自动打开。

单击工具栏上的

并选择 Right1 放大到该部分。

创建三个单一尺寸和一个倒角尺寸。对于单一尺寸，选择尺寸的每一个顶点、拖动尺寸并将尺寸置于视图附近。对于倒角尺寸，选择倒角、拖动尺寸并将尺寸置于视图附近，如下图所示。

我们将使用这些单一尺寸和倒角尺寸来创建主体和凸台。

单击几何选项卡，然后在剪贴板组中单击

复制，并在视区中选择 Front1 视图来复制主视图。

单击应用程序选项卡，然后在基础组中单击 Modeling 启动 Creo Elements/Direct Modeling。

单击视图选项卡，然后在窗口组中单击

剪贴板旁的箭头。单击

将复制的主视图粘贴到工作平面上。

删除轮廓上不需要的线和圆。

1.		观看视频
2.		选择工作平面的边界，然后保留轮廓上的主体区域，并取消选择其他区域，如下图所示。要选择或取消选择，只需单击轮廓区域即可。
3.		拖拉轮廓的选定区域 (宽度：11 个单位)，如下图所示。
4.		选择工作平面的边界，并在轮廓上只选择第一个 (较小的) 凸台区域，如下图所示。

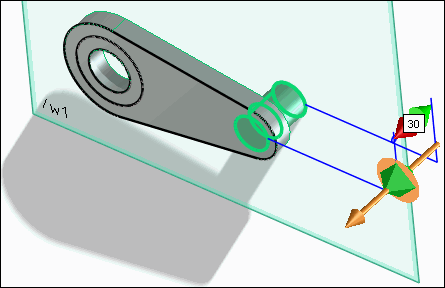

5.		拖拉轮廓的选定区域。凸台的宽度必须从外部边开始进行测量。当前凸台的宽度是从内部边开始测量的，如下图所示。

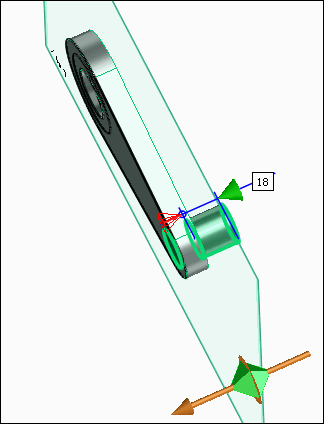

6.		选择固定参考 (红色锚点)，将其置于外部边上并拖拉凸台 (宽度：18 个单位)，如下图所示。
7.		选择工作平面的边界，并在轮廓上只选择第二个 (较大的) 凸台区域，如下图所示。
8.		拖拉轮廓的选定区域 (宽度：18 个单位)，如下图所示。

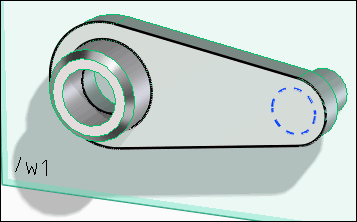

9.		选择凸台的外部边，并单击“命令迷你工具栏”(CMT) 上的，从而在边上创建恒定距离倒角 (3 个单位)，如下图所示。
