Creo Elements/Direct Cabling 教程 1：步骤 2 (共 4 步)
运行库
Creo Elements/Direct Cabling 零件 (例如连接器和缆) 均组织到库中。模块本身附带一些默认库，您也可以创建自己的零件以构建自定义库。本练习中，将运行标准库。在后面的教程中，您会学习到如何创建自己的库。
要运行连接器库，
1. 单击
界面，然后在
库组中单击
调用旁边的箭头，单击
调用连接器库。将打开
Cabling Electrical Library。

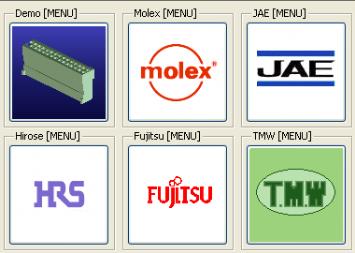

2. 单击演示。
3. 从演示对话框单击 1200712，显示如下：
将打开电气库元件对话框。
定位连接器
共有两个定位选项可用：自由或嵌入式。使用嵌入式定位选项可将连接器放置到配对连接器中。本练习中将使用“自由”定位选项。
要放置连接器，
1. 单击电气库元件对话框的位置部分中的自由。
2. 定义原点：单击钣金件上的点 A，如图所示：
3. 定义方向 Z：如果您为原点选择了面，默认 Z 方向为与面垂直。您可以更改该方向，但本练习中使用默认方向。
4. 定义方向 X：选择上图中 B 位置显示的边。
5. 如果连接器的长边不面向钣金件的壁，请单击旋转 90 度来旋转零件，直到它朝向合适的方向。
6. 单击电气库元件对话框的重定位零件部分中的定位。将打开定位对话框。
7. 使用定位对话框来针对钣金件的壁和左侧边移动零件，如图所示：
8. 单击
确定
完成操作。
9. 添加另外三个连接器，使您的装配显示如下：
