选择特征
单击主页，然后在实用工具组中单击 选择可打开选择工具。将打开选择对话框。单击 3D 对象。将在选择工具的 3D 对象部分列出您可选择的不同 3D 对象。通过按以下方式切换递归选项，可选择装配结构中您的选择将要应用到的级别：
递归设置
说明
递归关 (默认)
选择仅适用于属于选定包的特征，即结构浏览器中同一级别的特征。
递归开
选择适用于属于选定包及其任一子项的所有特征，即结构浏览器中同一级别及更低级别的特征。
可使用以下方法来选择特征：
• 所有特征 - 选择参考所有 2D 元素和 3D 对象的所有特征。
• 3D 对象中 - 打开选择 3D 对象菜单 (3D 对象)，从中可选择工作平面、零件、装配等。为特征操作选择参考选定对象的所有特征。
其他选择 3D 元素特征的方法
还可以通过以下方法来选择参考 3D 元素的面和边等特征：
• 通过定义特征 - 选择属于所单击的用户定义特征的所有指定特征。
• 按识别特征 - 选择属于所单击的系统识别特征的所有特征。
• 通过视区框架 - 选择参考以下 3D 元素的所有特征：包含在视区中绘制的指定框架的投影内。
• 通过 3D 方框 - 选择参考包含在指定 3D 方框内的 3D 元素的所有特征。
• 通过筋特征 - 通过基础凸边界选择筋类型特征。
• 通过槽特征 - 通过基础凹边界选择槽类型特征。

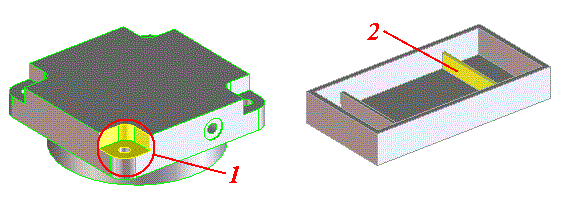

选择槽特征 (1) 和筋特征 (2)
下图显示的是使用按识别特征命令 (参见图 2) 和通过槽特征命令 (参见图 3) 切割特征后的效果。选择按识别特征时，还会选择相邻的几何。选择通过槽特征时，将仅选择离散槽。
切割槽 1：按识别特征 (2) 和通过槽特征 (3)
