Definizione di dati originali

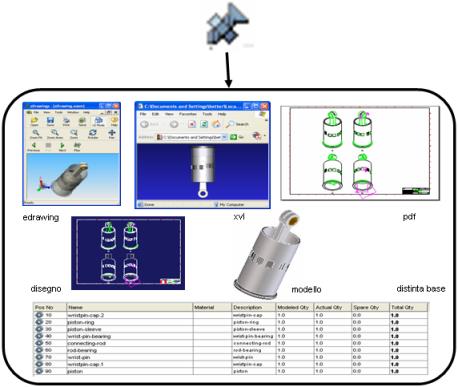

I dati originali possono essere considerati come un insieme di modelli, disegni, file visualizzabili (eDrawings e XVL), documenti di specifiche, file pdf e altri documenti di progettazione correlati che definiscono e descrivono una parte completa prodotta, incluso l'elenco degli altri dati originali richiesti per la produzione della distinta base.
I dati originali presentano le tre funzioni principali descritte di seguito.
1. Forniscono la rappresentazione della parte fisica, inclusi il numero di parte ufficiale e altri attributi quali il materiale (il numero di parte dei dati originali può essere diverso dal numero e dal nome del modello e del disegno).
2. Fungono da contenitori in cui è possibile raggruppare e collegare tutti i documenti di supporto, inclusi modelli e disegni.
3. Collegano tutte le parti al fine di creare una distinta base per la produzione.
Panoramica dei dati originali
Creo Elements/Direct Model Manager crea automaticamente i dati originali quando si salva un gruppo, una parte o un disegno in Creo Elements/Direct Model Manager. È possibile creare manualmente più dati originali.
Creo Elements/Direct Model Manager non crea dati originali quando si salvano contenitori o piani di lavoro da Creo Elements/Direct Modeling.
Di seguito viene riportato un gruppo
e le relative parti
, ognuna con dati originali.
rappresenta i dati originali per un gruppo.
rappresenta i dati originali per ogni parte di un gruppo.
e le relative parti, ognuna con dati originali. rappresenta i dati originali per un gruppo. rappresenta i dati originali per ogni parte di un gruppo.
I dati di progettazione relativi ai dati originali sono organizzati in una struttura gerarchica.
• I modelli e i disegni vengono elencati sotto i dati originali e possono includere diverse revisioni e note di modifica.
• Altri documenti, ad esempio specifiche, file visualizzabili e file pdf, vengono elencati sotto i dati originali e mantenuti nella cartella Allegati.
• Nella cartella Cronologia vengono elencate le revisioni precedenti di modelli, disegni e dati originali.
• Nella cartella Dati originali vengono elencati i componenti delle distinte base necessari per la produzione della parte.
Vantaggi offerti dai dati originali
I dati originali risultano utili quando un modello o un disegno rappresenta più di una parte e potrebbe essere necessario collegare un documento a più parti.
È possibile che in un gruppo siano presenti due parti con la stessa geometria ma con diverse caratteristiche, quali il colore o il materiale. Non è necessario salvare due volte la geometria nel database. È sufficiente salvare la geometria una volta sola e collegarla ai dati originali di entrambe le parti. È inoltre possibile collegare ai dati originali altri documenti quali specifiche e file visualizzabili.
Un gruppo (1) contiene almeno un modello e un disegno. Nell'esempio sopra riportato, il modello o il disegno viene rappresentato dalla rotella verde (2).
Il modello o il disegno è collegato a due record di dati originali (3), uno per la parte blu e l'altro per la parte rossa. Poiché viene condivisa la stessa geometria, sarà necessario solo un disegno o un modello. Tuttavia, poiché il colore della plastica utilizzata per modellare le parti è diverso, anche le parti saranno diverse.
Ogni parte dispone della propria documentazione di supporto (4). Il formato di questi documenti può essere di diverso tipo, ad esempio fogli di calcolo e documenti di testo.
Quando viene salvato per la prima volta, il gruppo verrà visualizzato in Elenco recente come indicato nell'immagine seguente:
Se si dispone di una licenza per l'Editor delle distinte base, sarà possibile analizzare una distinta base e creare collegamenti tra i dati originali.
Dati originali e distinte base
Utilizzare i dati originali per creare una distinta base con il comando Esamina DB.
L'analisi di una distinta base consente la creazione di una struttura dettagliata di tutti i dati originali collegati, simile alla struttura di un gruppo. Le linee punteggiate sottostanti indicano come, in una distinta base, vengono collegati tutti i dati originali e viene creato un elenco strutturato del gruppo. I dati originali relativi a tutte le parti del gruppo sono collegati.
Quando si analizza una distinta base relativa alla rotella dell'esempio sopra riportato, verrà visualizzata l'immagine seguente:
In Elenco recente viene visualizzato un gruppo, due parti e tre dati originali. I dati originali per il gruppo di livello superiore vengono sempre visualizzati nella parte superiore della struttura.

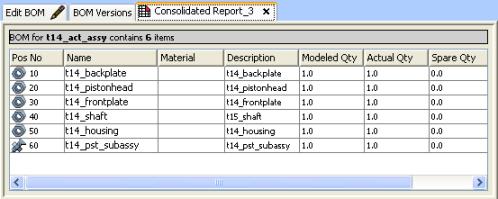

Dopo aver analizzato e creato una distinta base, è possibile creare un report DB. Nel report DB consolidato riportato di seguito vengono illustrati tutti i dati originali di un gruppo collegati gli uni agli altri.
