Was sind Stammdaten?

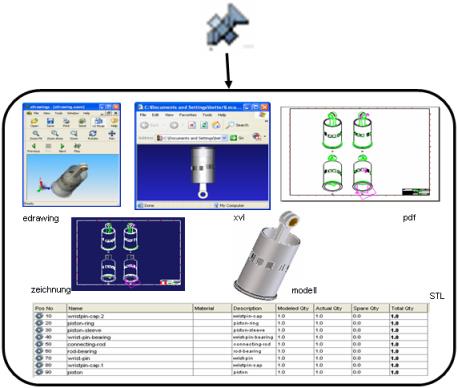

Stammdaten sind eine Sammlung von Modellen, Zeichnungen, anzeigbaren Elementen (eDrawings und XVL), Spezifikationsdokumenten, PDF-Dateien und anderen Konstruktionsdokumenten, die ein vollständig gefertigtes Teil definieren und beschreiben.Das schließt eine Liste mit weiteren Stammdaten ein, die für das Erzeugen der Stückliste erforderlich sind.
Die Stammdaten haben drei Hauptfunktionen:
1. Sie liefern die Darstellung des physischen Bauteils, einschließlich seiner offiziellen Teilenummer und anderer Attribute, wie das Material. (Die Stammdaten-Teilenummer kann von Modell- und Zeichnungs-Teilenummer sowie -name abweichen.)
2. Sie dienen als Behälter, in denen alle unterstützenden Dokumente gruppiert und verknüpft sind (einschließlich Modelle und Zeichnungen).
3. Sie verknüpfen alle Bauteile zur Erstellung einer Stückliste (STL) für die Fertigung.
Stammdaten im Überblick
Creo Elements/Direct Model Manager erstellt die Stammdaten automatisch, wenn Sie eine Baugruppe, ein Teil oder eine Zeichnung in Creo Elements/Direct Model Manager speichern. Manuell können Sie mehrere Stammdatensätze erstellen.
Creo Elements/Direct Model Manager erstellt keine Stammdaten, wenn Behälter oder Arbeitsebenen aus Creo Elements/Direct Modeling gespeichert werden.
Unten sehen Sie eine Baugruppe
und ihre Teile
, jeweils mit Stammdaten.
stellt die Stammdaten für eine Baugruppe dar.
stellt die Stammdaten für die einzelnen Teile der Baugruppe dar.
und ihre Teile , jeweils mit Stammdaten. stellt die Stammdaten für eine Baugruppe dar. stellt die Stammdaten für die einzelnen Teile der Baugruppe dar.
Die Konstruktionsdaten werden in den Stammdaten in einer hierarchischen Struktur organisiert.
• Modelle und Zeichnungen sind unter den Stammdaten aufgelistet und können mehrere Versionen aufweisen und mit Änderungsnotizen versehen sein.
• Andere Dokumente, wie z.B. Spezifikationen, anzeigbare Elemente und PDF-Dateien, werden ebenfalls unterhalb der Stammdaten aufgelistet und liegen im Ordner Anhänge.
• Der Ordner Verlauf enthält frühere Versionen der Modelle, Zeichnungen und Stammdaten.
• Der Ordner Stammdaten enthält die Stücklistenkomponenten, die für die Herstellung des Teils erforderlich sind.
Vorteile von Stammdaten
Stammdaten sind hilfreich, wenn ein Modell oder eine Zeichnung mehr als ein Bauteil repräsentiert und ein Dokument mit mehreren Teilen verknüpft werden soll.
In einer Baugruppe können zwei Teile mit der gleichen Geometrie, aber unterschiedlichen anderen Eigenschaften, wie Farbe oder Material, vorliegen. Die Geometrie müssen Sie dann nicht zweimal in der Datenbank speichern. Statt dessen speichern Sie die Geometrie einmal und verknüpfen sie dann für beide Bauteile mit den Stammdaten. Darüber hinaus verknüpfen Sie andere Dokumente mit den jeweiligen Stammdaten, wie Spezifikationen und anzeigbare Elemente.
Eine Baugruppe (1) enthält mindestens ein Modell oder eine Zeichnung. Im oben gezeigten Beispiel wird das Modell bzw. die Zeichnung durch den grünen Zahnradzahn (2) dargestellt.
Das Modell oder die Zeichnung wird mit zwei Stammdatensätzen verknüpft (3): einer für das blaue Teil und einer für das rote Teil. Sie haben die gleiche Geometrie, daher wird nur eine Zeichnung bzw. ein Modell benötigt. Die Farbe der Form, in der das Bauteil gegossen wird, ist jedoch unterschiedlich.Daher sind auch die Bauteile unterschiedlich.
Jedes Bauteil verfügt über eigene unterstützende Dokumentation (4). Diese Dokumente können in vielen Formaten vorliegen (z.B. als Tabellenkalkulation oder Textdokument).
Beim erstmaligen Speichern der Baugruppe wird sie in der Liste Zuletzt verwendet angezeigt:
Wenn Sie über eine Lizenz für einen STL-Editor verfügen, können Sie eine Stückliste einlesen und Verknüpfungen zwischen Stammdaten erstellen.
Stammdaten und Stückliste
Aus Stammdaten können Sie mit dem Befehl STL einlesen eine Stückliste (STL) erstellen.
Beim Einlesen einer Stückliste entsteht eine detaillierte Struktur aller verknüpften Stammdaten (ähnlich wie bei einer Baugruppenstruktur). Die Punktlinien unten geben an, wie eine Stückliste (STL) alle Stammdaten miteinander verknüpft und eine strukturierte Liste der Baugruppe erstellt. Die Stammdaten aller Bauteile der Baugruppe werden miteinander verknüpft.
Wenn Sie den Zahnradzahn aus dem Beispiel oben in eine Stückliste einlesen, sehen Sie Folgendes:
Zuletzt verwendet enthält eine Baugruppe, zwei Bauteile und drei Stammdaten. Die Stammdaten für die Baugruppe oberster Ebene werden immer oben in der Struktur angezeigt.

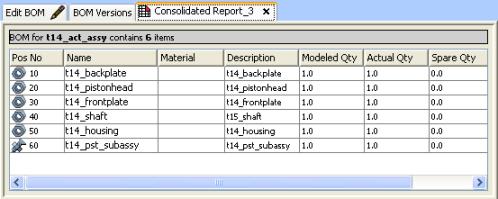

Wenn Sie die Stückliste eingelesen und erstellt haben, können Sie einen Stücklistenbericht erstellen. Der unten gezeigte konsolidierte Stücklistenbericht veranschaulicht, dass alle Stammdaten einer Baugruppe miteinander verknüpft sind.
