Cartigli

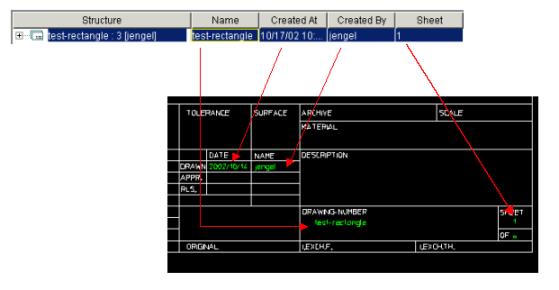

Gli attributi di un disegno vengono visualizzati nel cartiglio del disegno stesso. La figura seguente mostra una parte della finestra di dialogo Proprietà DB di Creo Elements/Direct Drawing Manager, con frecce che puntano verso alcuni campi associati al cartiglio.

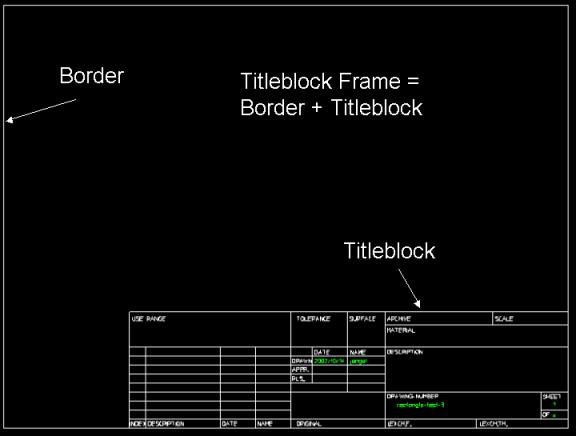

Cornice del cartiglio e cartiglio
• La cornice comprende il bordo (ad esempio, A4), il cartiglio ed eventuali etichette.
• In alcuni ambienti di lavoro, la cornice viene definita semplicemente cartiglio. Il database comprende 10 cartigli predefiniti. L'amministratore può fornire altri cartigli personalizzati.
• Un riferimento al cartiglio viene salvato come parte del disegno. Pertanto, quando si carica un disegno che è stato salvato con un cartiglio, il cartiglio viene ricaricato (e aggiornato) insieme al disegno.
Riferimenti di testo
I campi contenuti in un cartiglio vengono definiti mediante i riferimenti di testo. I riferimenti di testo sono variabili del database e riflettono pertanto i valori contenuti nel database. Per cambiare il valore di un riferimento di testo, modificare la finestra di dialogo Proprietà DB.
I comandi dei riferimenti di testo sono i seguenti:
• > e > mostrano i valori e i nomi dei riferimenti di testo.
• > visualizza una tabella contenente tutti i nomi dei riferimenti di testo e i relativi valori associati.
Tutti i riferimenti di testo riflettono i valori per l'intero disegno (e non di una parte di esso). In Creo Elements/Direct Drawing Manager i riferimenti di testo vengono utilizzati in due modi diversi.
• Riferimenti di testo - I cartigli utilizzano riferimenti di testo per visualizzare i valori del database. Non aggiungere, modificare o personalizzare i riferimenti di testo. Il cartiglio infatti non viene salvato con il disegno e le modifiche non verranno pertanto conservate.
• Riferimenti di testo di un disegno - È possibile aggiungere riferimenti di testo al disegno. I riferimenti di testo di un disegno possono essere aggiunti, modificati o personalizzati e vengono salvati con il disegno.
Se si aggiunge un riferimento di testo a una parte (e non all'intero disegno), tale riferimento continuerà a essere associato alla parte indicata. Se nell'elenco delle parti si deseleziona la parte, si deselezionano anche i riferimenti di testo associati alla parte. Tuttavia, il valore associato a un riferimento di testo corrisponderà al valore di database per il disegno e non per la parte.
Ad esempio, si supponga di disporre di un disegno denominato many-rectangles dove una parte è denominata rectangle-3. Se si aggiunge il riferimento di testo Name a rectangle-3 e si salva la parte (o si aggiorna il database), il valore di Name sarà many-rectangles (nome del disegno) anziché rectangle-3 (nome della parte).
Per informazioni sulle modalità di aggiunta e personalizzazione dei riferimenti di testo di un disegno, vedere Aggiunta e personalizzazione dei riferimenti di testo di un disegno.
Salvataggio e caricamento di un cartiglio
In Creo Elements/Direct Drawing Manager il cartiglio non viene salvato con il disegno. Quando si salva un disegno contenente un cartiglio, viene salvato infatti un riferimento al cartiglio. Ogni volta che si carica il disegno, viene caricato e aggiornato anche il cartiglio.
 |
In Annotation il cartiglio viene effettivamente salvato come parte del disegno. In Creo Elements/Direct Drafting viene fatto riferimento a un cartiglio nel disegno.
|
