Cartouches

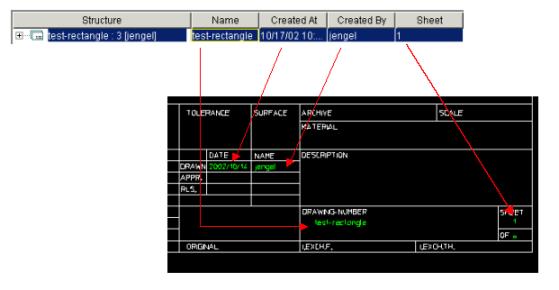

Les attributs de plan s'affichent dans le cartouche du plan. L'illustration suivante montre une partie de la boîte de dialogue Propriétés BD de Creo Elements/Direct Drawing Manager, avec des flèches pointant vers certains des champs mappés sur le cartouche.

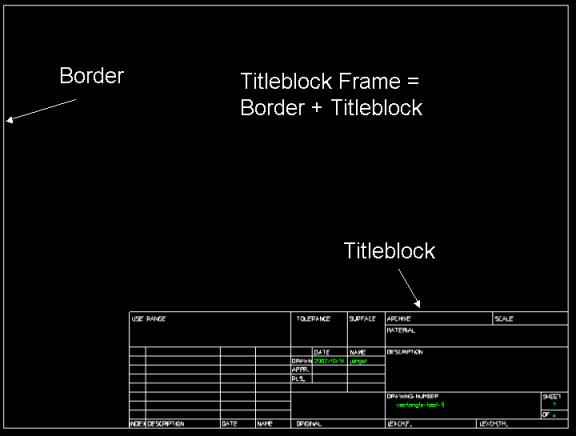

Cadre de cartouche et cartouche
• Le cadre comprend la bordure (A4, par exemple), le cartouche et les étiquettes.
• Dans certains environnements de travail, le cadre est simplement appelé cartouche. La base de données comprend dix cartouches prédéfinis. Votre administrateur peut fournir des cartouches supplémentaires personnalisés.
• Une référence au cartouche est enregistrée avec le plan. Cela implique que, lorsque vous chargez un plan ayant été enregistré avec un cartouche, ce dernier est rechargé (et mis à jour) avec le plan.
Références textuelles
Les champs d'un cartouche sont définis via des références textuelles. Les références textuelles sont des variables de base de données, qui reflètent de ce fait les valeurs enregistrées dans la base de données. Vous pouvez modifier une valeur de référence textuelle depuis la boîte de dialogue Propriétés BD.
Les commandes de référence textuelle incluent :
• > et > affichera les valeurs et noms des références textuelles.
• > affichera une table répertoriant toutes les références textuelles et leurs valeurs associées.
Toutes les références textuelles reflètent les valeurs de l'ensemble du plan (et non d'une partie de ce plan). Dans Creo Elements/Direct Drawing Manager, les références textuelles sont utilisées de deux manières différentes :
• Références textuelles : les cartouches utilisent des références textuelles pour afficher les valeurs de base de données. Veillez à ne pas ajouter de références textuelles, les modifier ou les personnaliser. Le cartouche n'est en effet pas enregistré avec le plan et ne conservera donc pas les modifications.
• Références textuelles de plan : vous pouvez ajouter des références textuelles à votre plan. Vous pouvez ajouter des références textuelles de plan, les modifier et les personnaliser. Les références textuelles de plan sont enregistrées avec le plan.
Si vous ajoutez une référence textuelle à une pièce (et non à l'ensemble du plan), elle continuera à être associée à cette pièce. Si vous désélectionnez la pièce dans la liste des pièces, vous désélectionnez également les références textuelles associées à cette pièce. La valeur associée à la référence textuelle sera toutefois la valeur de base de données du plan, et non la pièce.
Supposons par exemple que vous ayez un plan nommé many-rectangles, et qu'une partie de ce plan soit nommée rectangle-3. Si vous ajoutez la référence textuelle Name à rectangle-3, puis enregistrez la pièce (ou mettez la base de données à jour d'une autre manière), la valeur de Name sera many-rectangles (le nom du plan), et non rectangle-3 (le nom de la pièce).
Pour en savoir plus sur l'ajout et la personnalisation de références de texte de plan, voir Ajout et de personnalisation des références textuelles de plan.
Enregistrement et chargement d'un cartouche
Dans Creo Elements/Direct Drawing Manager, le cartouche n'est pas enregistré avec le plan. En revanche, lorsque vous enregistrez un plan comportant un cartouche, une référence à ce cartouche est enregistrée. Chaque fois que vous chargez le plan, le cartouche est également chargé et mis à jour.
 | Dans Annotation, le cartouche est enregistré avec le plan. Dans Creo Elements/Direct Drafting, un cartouche est référencé dans le plan. |
