Schriftfelder

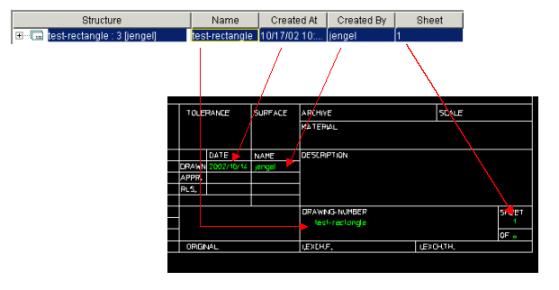

Das Schriftfeld enthält eine Reihe von Attributen, die zu einer Zeichnung gehören. Die folgende Abbildung zeigt einen Teil des Dialogfensters "DB-Eigenschaften" in Creo Elements/Direct Drawing Manager, wobei Pfeile auf einige der Felder zeigen, die dem Schriftfeld zugewiesen wurden.

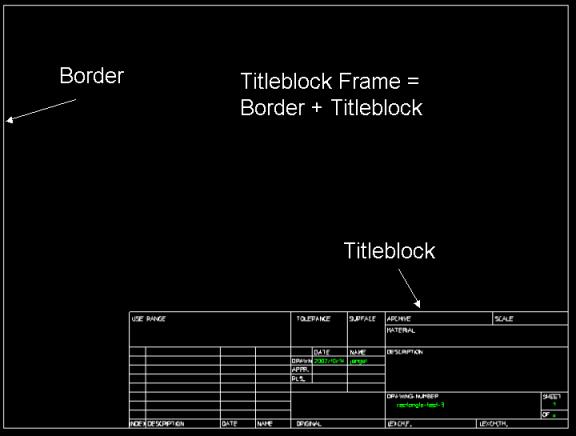

Schriftfeldrahmen und Schriftfeld
• Zum Rahmen gehören die Umrandung (z.B. A4), das Schriftfeld selbst und alle Beschriftungen.
• In manchen Arbeitsumgebungen wird der Rahmen einfach als Schriftfeld bezeichnet. Die Datenbank enthält 10 vordefinierte Schriftfelder. Der Administrator kann ggf. weitere, benutzerdefinierte Schriftfelder bereitstellen.
• Der Bezug zum Schriftfeld wird als Teil der Zeichnung gespeichert. Dies bedeutet, dass beim Laden einer Zeichnung, die zuvor mit einem Schriftfeld gespeichert wurde, das Schriftfeld neu geladen (und aktualisiert) wird.
Textbezüge
Die Felder eines Schriftfeldes werden durch Textbezüge definiert. Textbezüge sind Datenbank-Variablen, die bestimmten Werten in der Datenbank entsprechen. Einen Textbezug ändern Sie im Dialogfenster DB-Eigenschaften.
Zu den Befehlen des Textbezugs gehören:
• > und > zeigen die Werte und Namen von Textbezügen an.
• > zeigt eine Tabelle mit allen Textbezugsnamen und den zugehörigen Werten an.
Alle Textbezüge stellen Werte für die gesamte Zeichnung dar (im Gegensatz zu einem Teil in einer Zeichnung). In Creo Elements/Direct Drawing Manager werden Textbezüge auf zwei Arten verwendet:
• Textbezüge: Zur Darstellung von Datenbankwerten werden in Schriftfeldern Textbezüge verwendet. Textbezüge dürfen nicht hinzugefügt, geändert oder angepasst werden, da das Schriftfeld nicht mit der Zeichnung gespeichert wird, und Änderungen daher verloren gehen.
• Zeichnungstextbezüge: Der Zeichnung lassen sich Textbezüge zuordnen. Es lassen sich Zeichnungstextbezüge hinzufügen, ändern oder anpassen. Diese werden mit der Zeichnung gespeichert und bleiben erhalten.
Falls Sie einen Textbezug zu einem einzelnen Teil (nicht zur ganzen Zeichnung) hinzufügen, bleibt der Bezug zu diesem Teil erhalten: Falls Sie die Auswahl des Teils in der Teileliste rückgängig machen, wird auch der Textbezug zu diesem Teil aufgehoben. Jedoch bleibt der Wert des zugehörigen Textbezugs als Datenbankwert für die Zeichnung, nicht für das Teil bestehen.
Angenommen, Sie haben eine Zeichnung mit dem Namen many-rectangles, und ein Teil der Zeichnung heißt rectangle-3. Wenn Sie den Textbezug Name zu rectangle-3 hinzufügen und dann das Teil speichern (oder die Datenbank aktualisieren), lautet der Wert für Name dann many-rectangles (= der Zeichnungsname) und nicht rectangle-3 (Name des Teils).
Weitere Informationen dazu, wie Sie Zeichnungstextbezüge hinzufügen und anpassen können, finden Sie unter Hinzufügen und Ändern von Zeichnungstextbezügen.
Schriftfeld speichern und laden
In Creo Elements/Direct Drawing Manager wurde das Schriftfeld nicht mit der Zeichnung gespeichert. Stattdessen wird nur der Bezug zu einem definierten Schriftfeld mit der Zeichnung gespeichert. Beim jedem Laden einer Zeichnung wird auch das verbundene Schriftfeld geladen und aktualisiert.
 | In Annotation wird das Schriftfeld jedoch als Teil der Zeichnung gespeichert. In Creo Elements/Direct Drafting wird ein Schriftfeld in der Zeichnung referenziert. |
