标题区

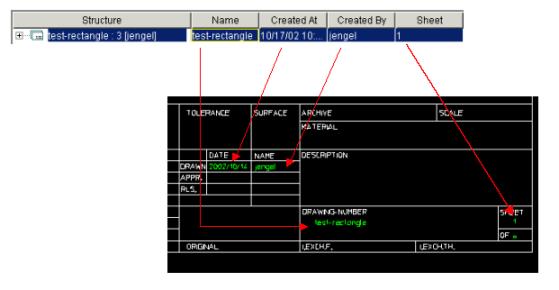

绘图属性显示在绘图的标题区中。下图显示的是 Creo Elements/Direct Drawing Manager 中“DB 属性”对话框的一部分，其中箭头指向映射到标题区的部分字段。

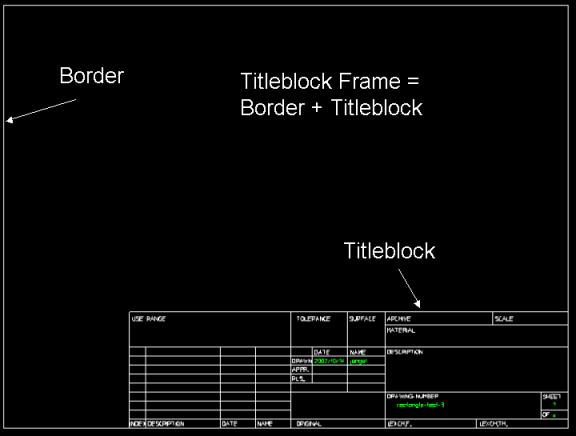

标题区框架和标题区
• 框架包含边界 (例如 A4)、标题区以及任何标签。
• 在某些工作环境中，框架指的就是标题区。数据库包含 10 种预定义的标题区。您的管理员可以提供更多自定义的标题区。
• 标题区的参考会另存为绘图的一部分。这意味着，在加载与标题区一起保存的绘图时，标题区将随绘图一起重新加载 (和更新)。
文本参考
标题区中的字段通过文本参考进行定义。文本参考是数据库变量，因此可反映数据库中的值。您可以通过编辑 DB 属性对话来更改文本参考值。
文本参考命令包括：
• > 和 > 将显示文本参考的值和名称。
• > 将生成一个表，其中显示所有文本参考名称及其关联值。
所有文本参考都会反映整个绘图的值 (与绘图中的零件相对)。在 Creo Elements/Direct Drawing Manager 中，文本参考以两种不同的方式使用：
• 文本参考 - 标题区使用文本参考来显示数据库值。请勿添加、更改或自定义文本参考，因为标题区不与绘图一起保存，因此不会保留更改。
• 绘图文本参考 - 您可以将文本参考添加到绘图中。您可以添加、更改或自定义绘图文本参考。绘图文本参考与绘图一起保存。
如果将文本参考添加到零件 （与整个绘图相对)，它将继续与该零件相关联。如果取消选择零件浏览器中的零件，则会同时取消选择与该零件关联的文本参考。但是，与文本参考关联的值将成为绘图而不是零件的数据库值。
例如，假设有一张名为 many-rectangles 的绘图，绘图中的一个零件名为 rectangle-3。如果将 Name 文本参考添加到 rectangle-3，然后保存该零件 (或者更新数据库)，则 Name 的值将是 many-rectangles (绘图名称)，而非 rectangle-3 (零件名称)。
有关如何添加和自定义绘图文本参考的信息，请参阅添加和自定义绘图文本参考。
保存和加载标题区
在 Creo Elements/Direct Drawing Manager 中，标题区不会与绘图一起保存。而是在您保存包含标题区的绘图时，保存标题区的参考。每次加载绘图时，也会同时加载和更新标题区。
 | 在 Annotation 中，标题区实际上会另存为绘图的一部分。在 Creo Elements/Direct Drafting 中，绘图将引用标题区。 |
