在右侧的工具栏中单击“草绘工具”(Sketch Tool)  图标，创建一个草绘。
-
单击“基准平面”(Datum Planes)  图标，显示基准平面。
-
在“草绘”(Sketch) 对话框中，选取 RIGHT 平面作为草绘平面。请注意，“草绘方向参照”是 Top 基准平面。使用“草绘”(Sketch) 对话框中的下拉框将方向更改为 Top。
-
单击“草绘”(Sketch) 按钮关闭对话框。
-
单击“基准平面”(Datum Planes) 图标，隐藏基准平面。
-

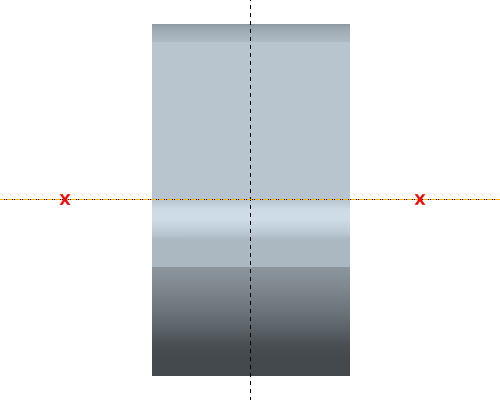

单击“中心线”(Centerline)  图标，然后通过左键单击水平虚线上的两个点来创建中心线，如下图所示。
-

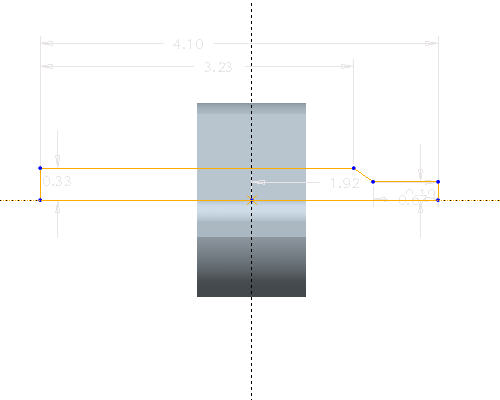

单击“直线”(Line)  工具，草绘 6 条直线，如下图所示。
 |
