任务 5.浏览设计选项

1. 在键盘上按 CTRL+D，返回模型的缺省方向。


2. 在屏幕左侧的模型树中右键单击 SKETCH 2，然后选取“编辑定义”(Edit Definition)。

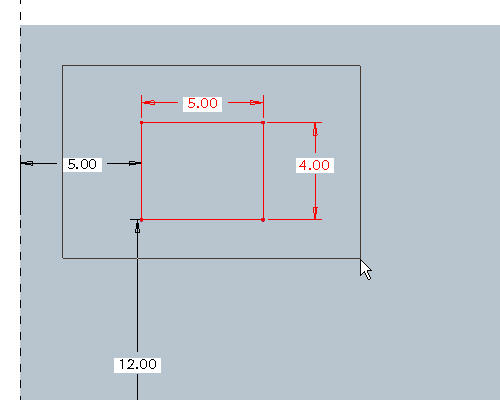

3. 在“选取项目”(Select Item) 工具仍选中的情况下，按住鼠标左键并拖动窗口，使窗口框选矩形草绘，如下图所示。


4. 在键盘上按 DELETE 键。

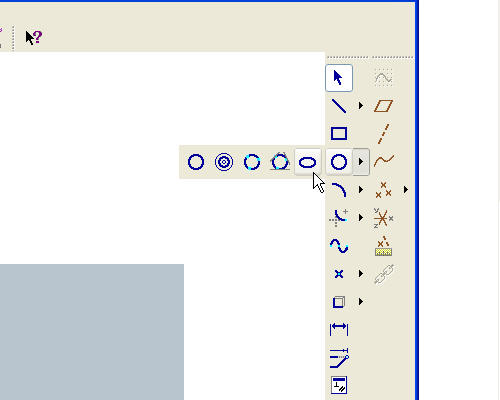

5. 使用“圆”(circle) 工具 旁的下箭头选取“椭圆”(ellipse) 工具 。



6. 草绘一个椭圆，粗略地确定其大小和位置，如下图所示。



7. 单击“草绘完成”(Sketch Complete) 图标，完成草绘。

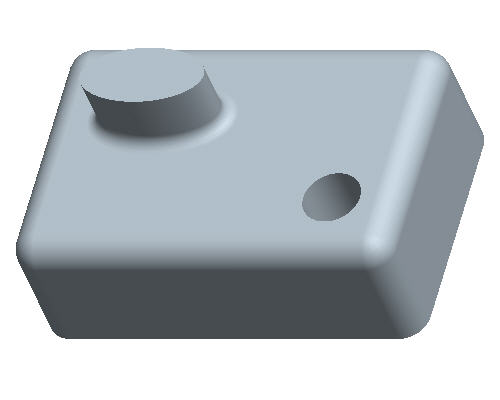

8. 在键盘上按 CTRL+D，返回模型的缺省方向，然后查看更改。



   请注意，原始伸出项的基体中的倒圆角将自动在这一新伸出项的基体处创建。

9. 按住鼠标中键拖动，旋转模型并查看更改。



   中键拖动是指在“按住”鼠标中键的情况下移动鼠标。

10. 在主工具栏中单击“保存”(Save) 。

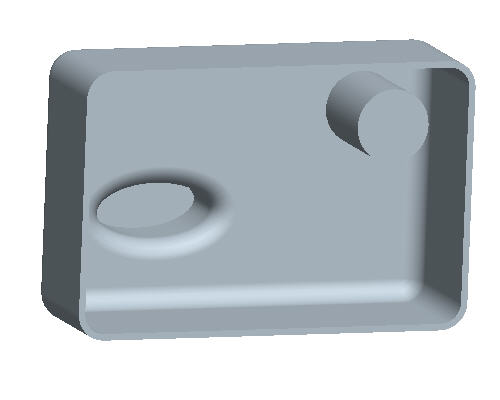

11. 祝贺您！此课程到此结束。完成的模型如下所示。
