使用小工具 > 3D > 3D 量測計 (3D Gauge)

3D 量測計 (3D Gauge)
此小工具的功能為何?
「3D 量測計」小工具,可於 AR 體驗的 3D 畫布上整合圖像和文字小工具功能。在將「3D 量測計」小工具拖曳至畫布之後,隨即顯示預設圖像和預設文字 (均可逕行更新)。可支援的檔案格式:
.png
.svg
.gif
.bmp
使用此小工具的時機?
若要在 3D 量測計中顯示連線項目的屬性,即可使用「3D 量測計」。舉例來說,如果您想顯示發電機的引擎溫度,則將「EngineTemp」屬性繫結至量測計即可。
還有任何特殊屬性、服務、事件、動作嗎?
欲檢視通用的小工具屬性、服務、事件,請參閱 共通的小工具屬性、服務、事件
下表是此小工具專屬屬性的清單。
屬性
JavaScript
類型
描述
「文字」
text
string
小工具上顯示的文字。
資源
src
resource url
用於 3D 量測計之圖像的路徑。依預設值為 vu_gauge1.svg
您可執行下列動作之一以納入 3D 量測計:
按一下欄位旁的 以新增新圖像檔案。
可直接輸入或貼上圖像網址至此欄位中。
從下拉式功能表中選取圖像。
可支援的檔案格式:
.png
.jpg
.svg
.jpeg
.gif
.bmp
字型
font
string
字型類型。依預設值為 Arial。
字型大小
fontsize
string
以像素 (pixel) 為單位指定的字型大小。依預設值為 40px。
文字屬性
textattrs
string
文字的屬性包括:
填充
文字基準線
文字對齊
啟用以狀態為基礎的格式
enableStateFormatting
boolean
讓您能根據 ThingWorx 中所定義的狀態定義,設定該小工具的格式。
如果勾選了核取方塊,則下列屬性會顯示:
從屬欄位
狀態定義
欲瞭解更多 ThingWorx 中的樣式與狀態定義資訊,可參閱 ThingWorx 輔助說明中心裡的〈樣式與狀態定義〉
從屬欄位
stateFormatValue
string
如果選取「啟用以狀態為基礎的格式」核取方塊,即會顯示此屬性。欲瞭解更多 ThingWorx 中的樣式與狀態定義資訊,可參閱 ThingWorx 輔助說明中心裡的〈樣式與狀態定義〉
狀態定義
stateFormat
boolean
如果選取「啟用以狀態為基礎的格式」核取方塊,即會顯示此屬性。欲瞭解更多 ThingWorx 中的樣式與狀態定義資訊,可參閱 ThingWorx 輔助說明中心裡的〈樣式與狀態定義〉
文字相對於畫布 X 座標
textx
number
相對於畫布,文字在 X 軸上的位置。
文字相對於畫布 Y 座標
texty
number
相對於畫布,文字在 Y 軸上的位置。
比例
scale
string
量測計的比例
X 座標
x
number
量測計在 X 軸上的位置。
Y 座標
y
number
量測計在 Y 軸上的位置。
Z 座標
z
number
量測計在 Z 軸上的位置。
X 旋轉
rx
number
量測計繞 X 軸的旋轉角度。
Y 旋轉
ry
number
量測計繞 Y 軸的旋轉角度。
Z 旋轉
rz
number
量測計繞 Z 軸的旋轉角度。
圖像相對於畫布 X 座標
imagex
number
相對於畫布,量測計在 X 軸上的位置。
圖像相對於畫布 Y 座標
imagey
number
相對於畫布,量測計在 Y 軸上的位置。
畫布擴展覆蓋
canvasgrowthoverride
string
可讓您選擇覆蓋畫布尺寸的時機。選取下列其中一項:
「畫布隨文字尺寸擴展」- 畫布的大小會隨著文字的放大或縮小產生異動
「畫布隨圖像尺寸擴展」- 畫布大小會隨著圖像的放大或縮小產生異動
「畫布隨圖像與文字尺寸擴展」 (預設) - 畫布的大小會隨著圖像或文字的放大或縮小產生異動 (文字與圖像之間的較大值會覆蓋畫布的大小)
「無覆蓋」- 畫布會維持在「畫布高度」「畫布寬度」屬性所定義的大小。
畫布高度
canvasheight
number
畫布的高度。
畫布寬度
canvaswidth
number
畫布的寬度。
告示牌
billboard
boolean
將小工具繞其中心旋轉,使其始終面向檢視者。且會對齊螢幕。
遮蔽
occlude
boolean
選取此核取方塊後就看不見小工具的幾何結構,但同時也會在 3D 場景中隱藏小工具的其他增強功能。
因此,在遮蔽小工具的位置上會顯示背景或相機饋入。如此可隱藏周遭的 3D 幾何結構,藉以強調某些增強功能。
最上層顯示
decal
boolean
無論其在 3D 場景中的幾何結構為何,將小工具配置覆蓋於場景中的任何其他增強功能之上。若設為「是」,則不會由其他增強所隱藏。一般會用以保持標籤或感應器可見。
透明度 (1 不透明 - 0 透明)
opacity
number
以數字 0 與 1 來控制物件的透明度。0 為完全透明;1 則為完全不透明。
樞紐
pivot
select
決定圖像的樞紐點:
左上
正上
右上
左中
正中
右中
左下
正下
右下
高度
height
number
量測計高度 (以公尺為單位)。
寬度
width
number
量測計寬度 (以公尺為單位)。

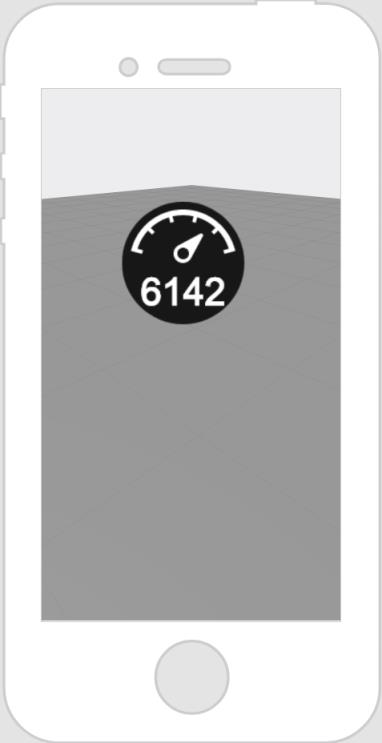

動作中的小工具
此範例為小工具可能的外觀!
使用所必須的最少步驟
近似外觀
1. 拖曳「3D 量測計」小工具至畫布上。
2. 「資料」窗格中,透過數字屬性搜尋具有服務的實體。
3. 一旦新增該服務之後,將「目前已選擇項目」之下的數字屬性拖曳至小工具上,並選取「選擇繫結目標」視窗上的「文字」
*
「資料」窗格中,請務必選取「啟動時叫用」「服務」 > 「組態」
