將屬性新增至模型
屬性可讓您存取各種不同類型且與一種模型關聯的中繼資料。在此情況下，目前新增的屬性會在專案後期部分在 Vuforia Studio 內存取。本節說明如何將這些屬性新增至模型，並將此模型準備好以供活動的下一個部分使用。要新增的屬性是擴增實境 (AR) 體驗中零件辨識的零件編號，以及用於區分序列的序列識別元。這些序列將在 quadcopter 的不同部分上執行。
 |
GitHub 中提供了名稱為 quadcopter101.c3di 的 .c3di 檔案。檔案包含將於本部份新增的全部屬性。
|

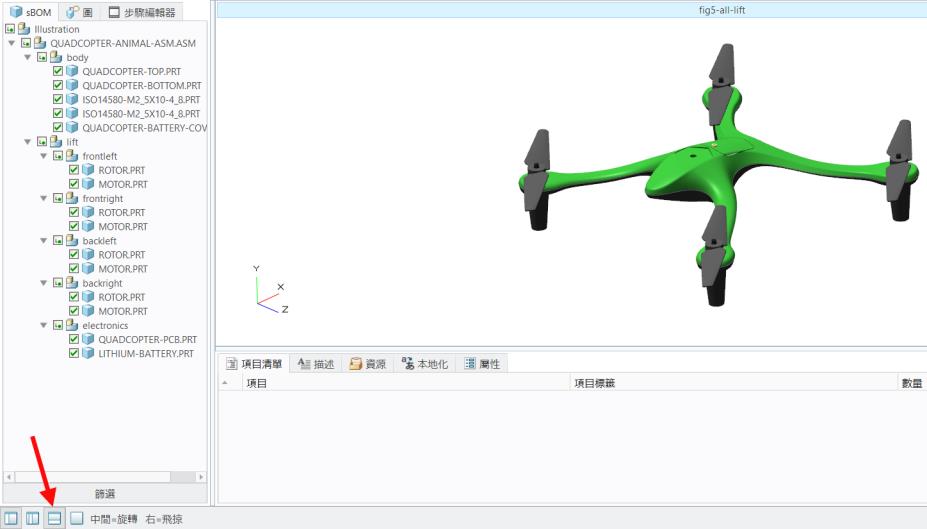

1. 如果還沒有顯示，請開啟下方的資料面板來顯示「屬性」標籤。

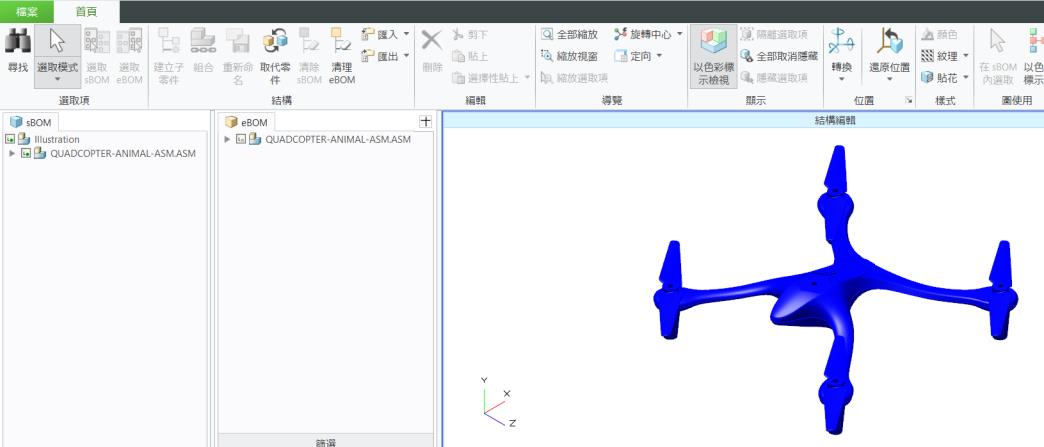

2. 從「工具」標籤選取「編輯結構」。
3. 在「編輯結構」快顯視窗上按一下「確定」，因為您的意圖是要編輯 sBOM 結構，而且動畫還沒有建立。

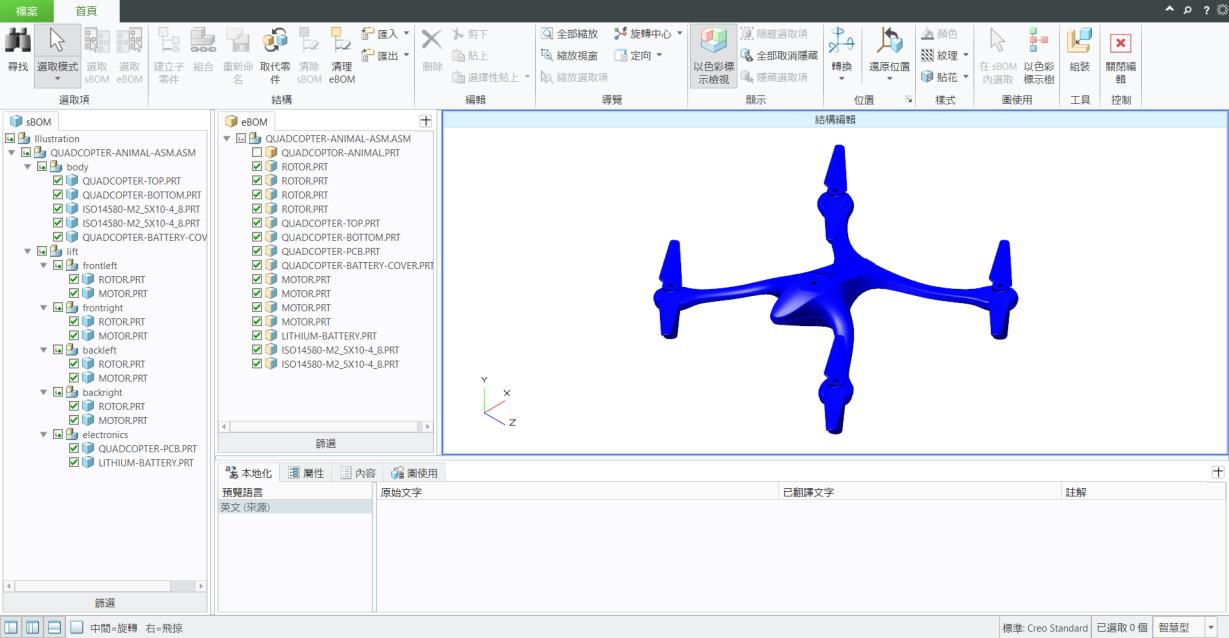

4. 選取模型名稱旁邊的核取方塊，使其可見。它在可以看到時是藍色。
5. 在 sBOM 標籤中按一下滑鼠右鍵，然後選取 > 來展開 sBOM，以顯示組件中的所有零件。對 eBOM 執行相同操作。
6. 選取 sBOM 中的 QUADCOPTER-PCB.PRT 和 LITHIUM-BATTERY.PRT。
1. 在選取兩個零件的情況下，在其上按一下滑鼠右鍵來開啟快顯選單。從選單中選取「組合」核取方塊。這會組合兩個零件，因為它們只能同時一起提供。在此情況下，當購買 quadcopter 時，您必須將整個電子套件當作單一零件來購買；您不能單獨購買 PCB 與電池，這就是它們在 sBOM 中組合在一起的原因。
2. 您應該注意到 sBOM 的差異，現在電子組件會列為單一零件，而不是一個組件。QUADCOPTER-PCB.PRT 與 LITHIUM-BATTERY.PRT 旁的圖示現在應該顯示它們是組合零件。

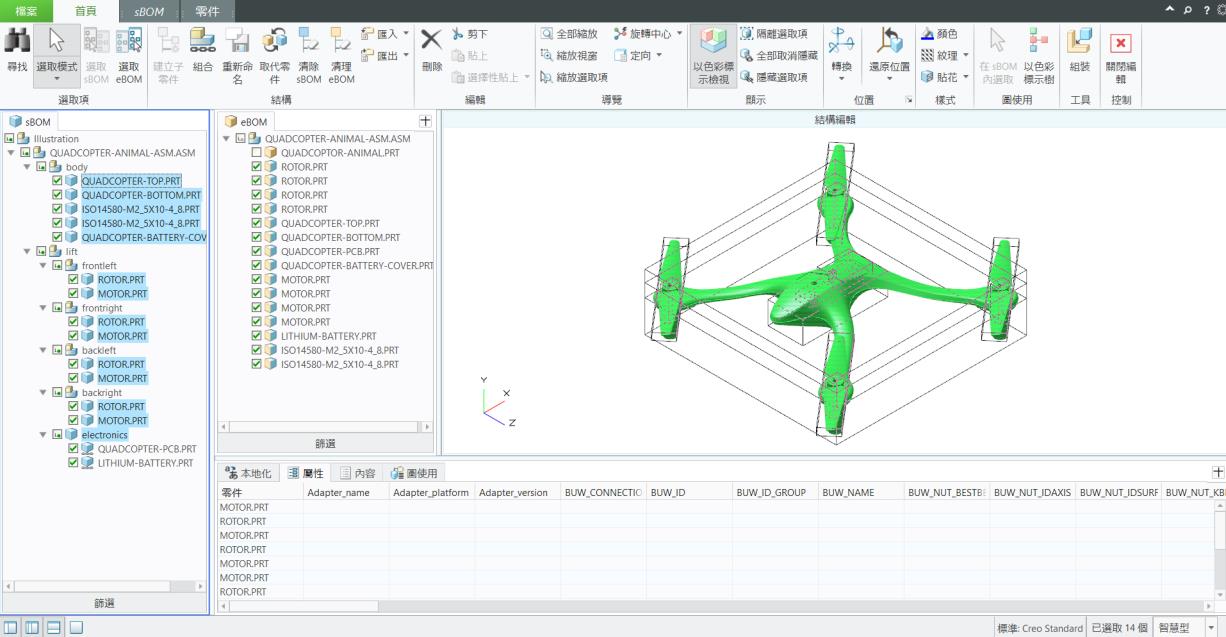

7. 選取 sBOM 中的所有零件，現在其中包括的電子產品應為獨立零件。
8. 在 sBOM 標籤中選取所有零件的情況下，開啟功能區中的「sBOM」標籤，然後選取「編輯內容」。
9. 在出現的「零件內容」視窗中，按一下「屬性」。
10. 選取視窗底部的「管理屬性...」。當「屬性管理員」視窗開啟時，按一下「+ 新建」。「新增屬性」視窗會開啟。
11. 在「新增屬性」視窗中輸入下列資訊，然後按一下「確定」：
◦ 名稱 - partNumber
 |
零件編號在製造流程中很重要，因為它們有助於區分零件。在例證中的屬性方面，sBOM 中的每個零件都是零件的個別例證，但相同的零件可以多次使用。零件的每個例證都將具有唯一的特質 ID，但零件編號將會與零件相同。ROTOR.PRT 的屬性始終會是 partNumber Rotor-1234，但此 Feature_Id 屬性將因放置在模型中的每個例證而異。如果要將不同的軸輪放置在模型中，則它的零件編號可能會是 Rotor-6789，以便區分不同的軸輪。
|
◦ 「類別」 - 選取「PVS 檔案內容」
◦ 「預設值」 - 將此欄位保留空白
12. 「屬性管理員」會再次出現。在「包括在其中」下，確定已選取「已選項目」核取方塊。
13. 建立另一個屬性並將其命名為「Illustration」。選取「PVS 檔案內容」作為「類別」，並將「預設值」保留空白。此新屬性將包含將圖與插圖序列聯繫起來的內容。在所有項目中都包括此項。完成後，按一下「確定」並關閉「屬性管理員」。
14. 關閉「零件內容」視窗。

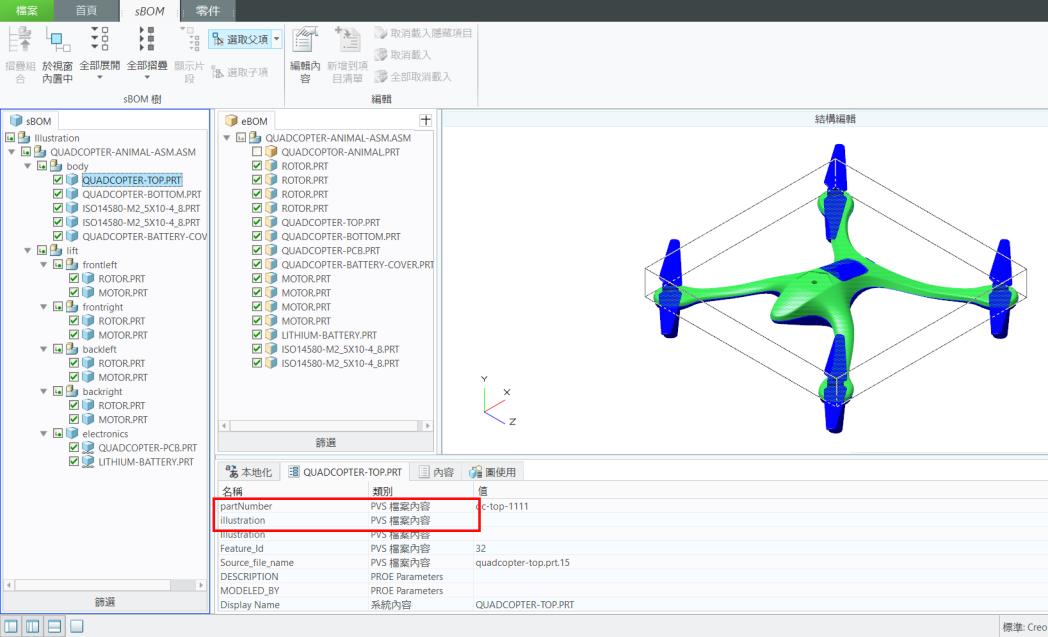

15. 如果成功建立新屬性，在 sBOM 中選取零件時，「partNumber」與「Illustration」的新屬性應該會出現在零件新增至的「屬性」清單頂端。如果它們沒有出現在清單頂部，請返回並確保已選取零件，而且所有零件都包括該屬性。
16. 當「屬性」標籤在「結構編輯」模式下開啟時，可以編輯屬性。選取零件時，標籤的標題會從「屬性」變更為已選取零件的名稱。連按兩下屬性可開啟「屬性詳細資訊」視窗，其中會顯示屬性的「類別」、「名稱」與「值」。
1. 在「sBOM」標籤中的 frontleft 組件中，選取 ROTOR.PRT。
2. 連按兩下「屬性」標籤 (現在其標題已變更為 ROTOR.PRT 以反映所選零件) 中的 partNumber 屬性。這樣會開啟「屬性詳細資訊」視窗。
3. 在「值」方塊中輸入 Rotor-1234。按一下「確定」。
4. 連按兩下 ROTOR.PRT 標籤中的 Illustration 屬性並輸入「fig1-rotorFL」。 按一下「確定」。這些屬性將用於伴隨的 Vuforia Studio 體驗。
5. 對於相同 frontleft 子組件中的 MOTOR.PRT，為 partNumber 新增 Motor-5678 的值，並為 Illustration 新增 fig1-rotorFL 的值。在此情況下，會使用不同的零件，但由於它是相同插圖序列的一部份，因此它會與 ROTOR.PRT 共用類似的內容。
|
|
如果已建立另一個圖來說明要移除的右前軸輪，則 frontright 組件中的 ROTOR.PRT 零件的 partNumber 會是 Rotor-1234，就像其他軸輪一樣，因為它們是相同的 CAD 零件。但是，因為 ROTOR.PRT 會位於右前軸輪，它的 Illustration 屬性會是 fig2-rotorFR，因為它屬於不同的序列。
|

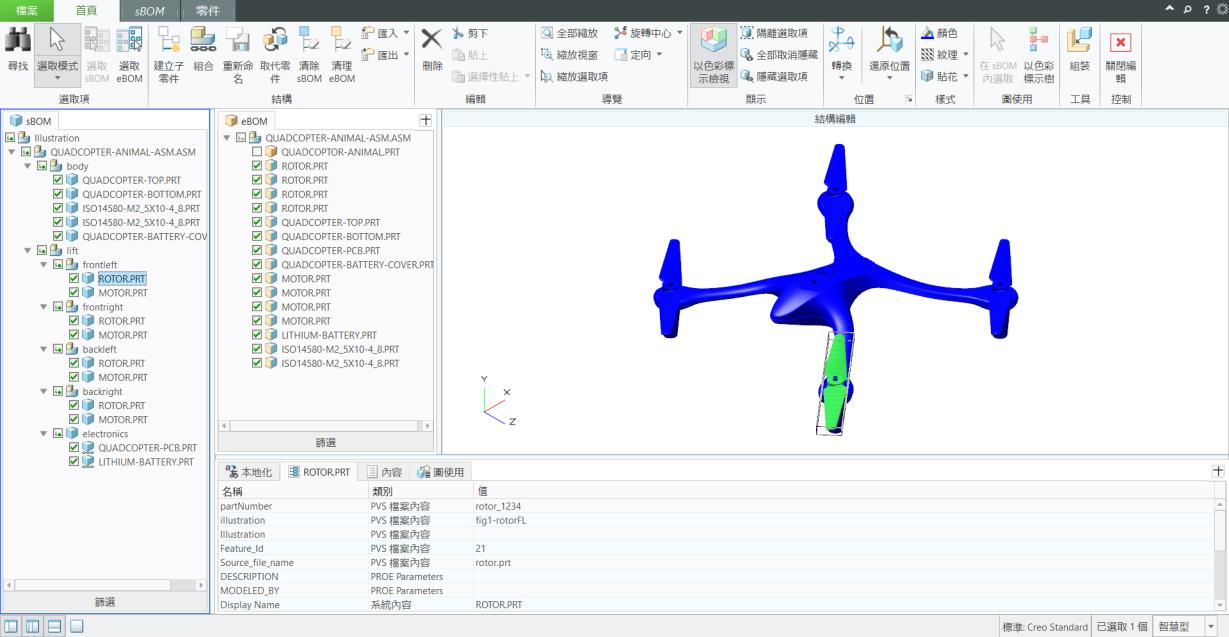

17. 新增屬性之後，「屬性」標籤看起來會像這樣：
18. 新屬性現在已新增至零件。針對下表所列模型中的每個零件繼續此流程。如果零件不是設計中動畫的一部份，則它不會有插圖內容的值。
|
|
所有 sBOM depth 都在與 Illustration > Illustration > QUADCOPTER-ANIMAL-ASM.ASM 相同的路徑下。
|
|
sBOM Depth 4
|
sBOM Depth 5
|
sBOM Depth 6
|
partNumber
|
Illustration
|
|---|---|---|---|---|
|
body
|
||||
|
QUADCOPTER-TOP
|
qc-top-1111
|
|||
|
QUADCOPTER-BOTTOM
|
qc-base-1111
|
|||
|
ISO14580-M2_5X10-4_8
|
bolt_4321
|
|||
|
ISO14580-M2_5X10-4_8
|
bolt_4321
|
|||
|
QUADCOPTER-BATTERY-COVER
|
qc-cover-1111
|
fig6-battery
|
||
|
lift
|
||||
|
frontleft
|
||||
|
ROTOR
|
rotor_1234
|
fig1-rotorFL
|
||
|
MOTOR
|
motor_5678
|
fig1-rotorFL
|
||
|
frontright
|
||||
|
ROTOR
|
rotor_1234
|
fig2-rotorFR
|
||
|
MOTOR
|
motor_5678
|
fig2-rotorFR
|
||
|
backleft
|
||||
|
ROTOR
|
rotor_1234
|
fig3-rotorRL
|
||
|
MOTOR
|
motor_5678
|
fig3-rotorRL
|
||
|
backright
|
||||
|
ROTOR
|
rotor_1234
|
fig4-rotorRR
|
||
|
MOTOR
|
motor_5678
|
fig4-rotorRR
|
||
|
electronics
|
electronicspack-3333
|
fig5-all-lift
|
||
|
QUADCOPTER.PCB
|
pcb_1357
|
fig5-all-lift
|
||
|
LITHIUM-BATTERY
|
battery_2468
|
fig5–all-lift
|
19. 若要關閉「結構編輯」介面，請轉至功能區中的「Home」標籤，然後選取功能區右側的「關閉編輯」。
20. 開啟「檔案」標籤，然後按一下「儲存」。將檔案儲存為 quadcopter。這會建立 c3di 檔案。稍後，此檔案會匯出為 .pvz 檔案，這是 Vuforia Studio 可讀取的格式。
接下來，您要將假想物件檢視新增至模型。
