데이터 로드를 위한 위젯 추가
이 경험에는 두 가지 보기가 필요합니다.
• Identification - 경험 탐색을 도와주는 2D 보기
• Visualization - 모델 및 모델 대상 로드를 위한 AR 보기
1. Vuforia Studio를 엽니다.
2. 새 프로젝트를 만든 다음 템플릿 유형으로 모바일 - 기본값을 선택합니다.
3. 새 프로젝트 창에서 프로젝트 이름 필드에 Physical - Digital Comparison Example을 입력하고 올바른 Experience Service URL이 사용되고 있는지 확인합니다.
4. 보기 옆의 녹색 + 아이콘을 클릭하여 새 보기를 만듭니다. 2D를 선택하고 보기 이름으로 Identification을 지정한 다음 완료를 클릭합니다.
5. 보기를 선택한 다음 세부 정보 창에서 삭제를 클릭하여 기본 홈 보기를 삭제합니다.
6. Identification 보기에서 방향 아이콘(
)을 클릭하여 방향을 세로에서 가로로 변경하고 캔버스 크기 드롭다운에서 iPad를 선택합니다.
)을 클릭하여 방향을 세로에서 가로로 변경하고 캔버스 크기 드롭다운에서 iPad를 선택합니다.
7. 다른 새 보기를 만들고 유형으로 AR을 선택한 다음 보기의 이름을 Visualization으로 지정합니다.

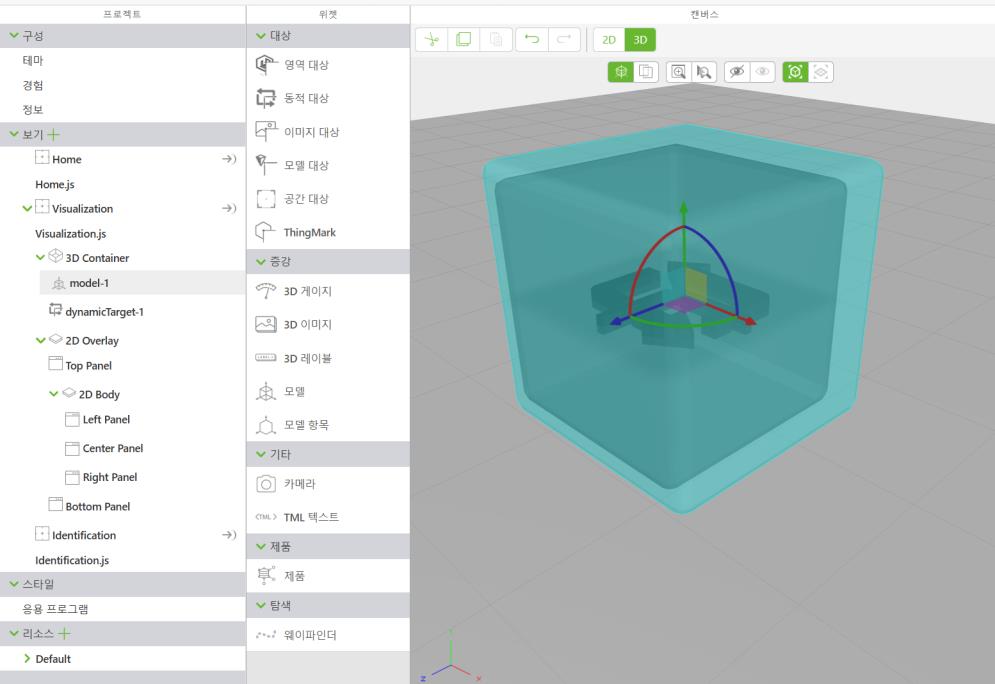

8. 3D 캔버스에서:
◦ 모델 위젯을 추가하고 Studio ID 속성을 dynamicModel로 업데이트합니다.
◦ 동적 대상 위젯을 추가하고 다음 속성을 업데이트합니다.
▪ X 좌표, Y 좌표및 Z 좌표 - 이러한 좌표를 모델 위젯에 일치시킵니다.
▪ Studio ID - dynamicTarget을 입력합니다.
9. Visualization 보기에 있는 동안 2D 캔버스로 전환하고 제품 위젯을 추가합니다. Studio ID 속성에 dynamicProduct를 입력합니다.
10. 제품 위젯을 선택한 상태에서 다음 바인딩을 만듭니다.

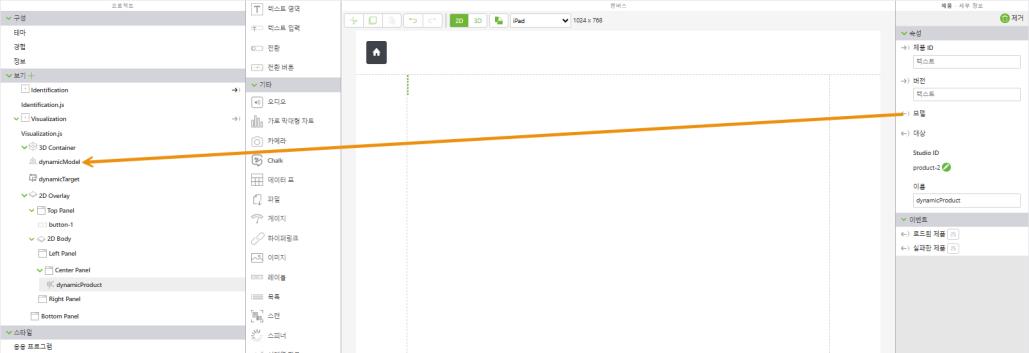

◦ 제품 위젯의 모델 속성을 프로젝트 트리의 dynamicModel로 끌어 놓아 바인딩을 만듭니다. 바인딩 대상 선택 창에서 리소스를 선택하고 바인딩을 클릭합니다.

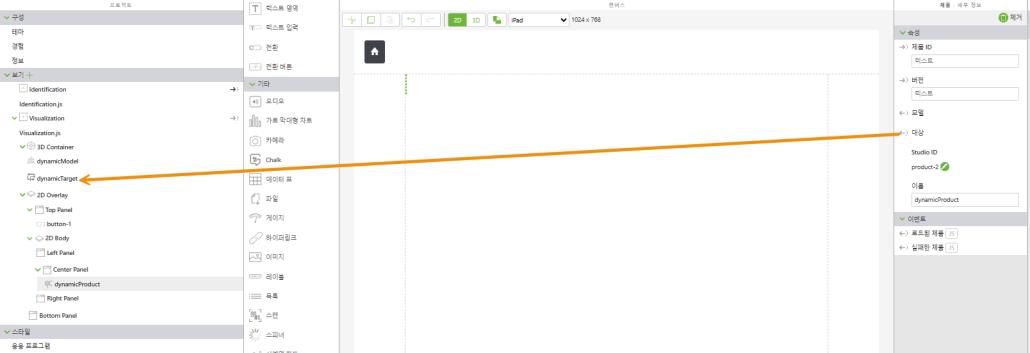

◦ 제품 위젯의 대상 속성을 프로젝트 트리의 dynamicTarget으로 끌어 놓아 바인딩을 만듭니다. 바인딩 대상 선택 창에서 리소스를 선택하고 바인딩을 클릭합니다.
11. 그런 다음 Identification 보기로 이동하여 다음을 완료합니다.
◦ 패널 위젯을 캔버스에 추가합니다.
◦ 스캔 위젯을 패널 위젯으로 끌어 놓습니다.
12. 데이터 창에서 응용 프로그램 매개 변수 옆의 녹색 +를 클릭합니다. 응용 프로그램 매개 변수 추가 창이 나타나면 이름 필드에 productID를 입력하고 추가를 클릭합니다.

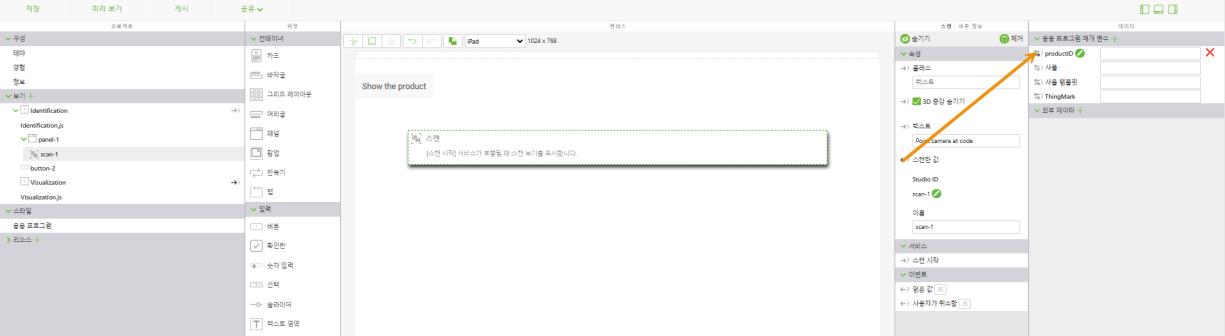

13. 스캔 위젯의 스캔한 값 속성을 새 productID 응용 프로그램 매개 변수로 끌어 놓아 바인딩을 만듭니다.
14. 캔버스에 버튼 위젯을 추가하고 다음을 완료합니다.
◦ 텍스트 속성에서 Start scanning을 입력합니다.

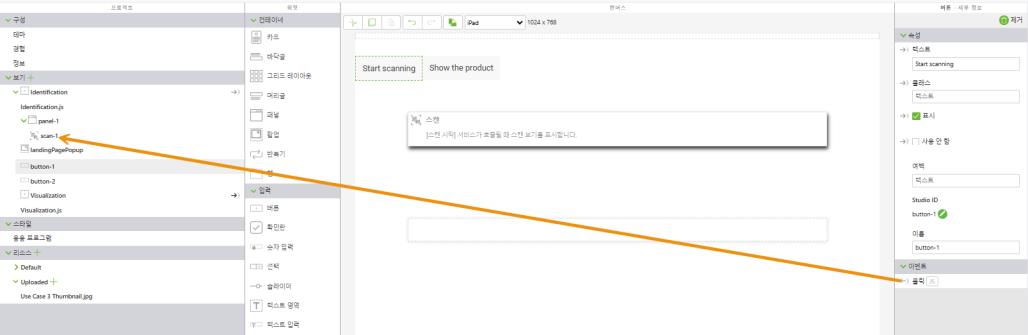

◦ 버튼 위젯의 클릭 이벤트를 프로젝트 트리의 scan-1으로 끌어 놓아 바인딩을 만듭니다. 바인딩 대상 선택 창에서 스캔 시작을 선택하고 바인딩을 클릭합니다.
15. Visualization 보기로 이동하고 productID 응용 프로그램 매개 변수를 프로젝트 트리의 dynamicProduct로 끌어 놓아 바인딩을 만듭니다. 바인딩 대상 선택 창에서 제품 ID를 선택하고 바인딩클릭합니다.
16. Identification 보기로 이동하고 다음을 완료합니다.
◦ 캔버스에 버튼 위젯을 추가하고 텍스트 속성 필드에 Show the product를 입력합니다.

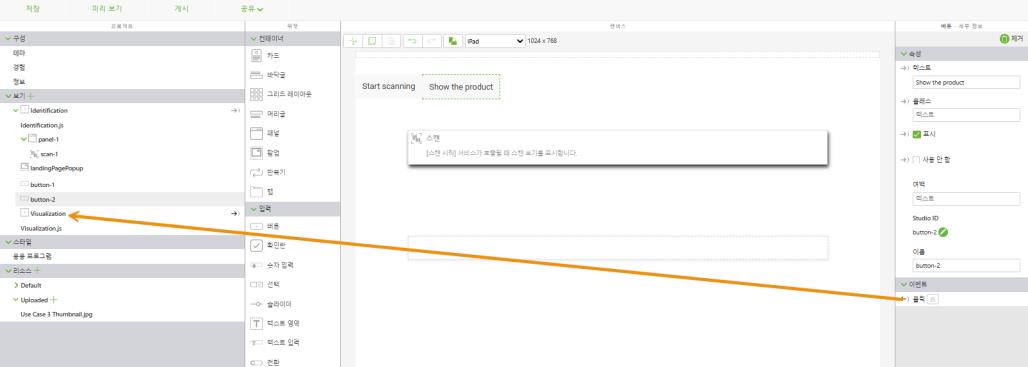

◦ 새 Show the product 버튼의 클릭 이벤트를 프로젝트 트리의 Visualization 보기로 끌어 놓아 바인딩을 만듭니다. 바인딩 대상 선택 창에서 탐색를 선택하고 바인딩을 클릭합니다.
17. 지금까지의 경험은 GitHub의 프로젝트 파일과 유사해야 합니다.
18. 이 시점에서 동적 로드 101: 자산 사전 생성에 제공된 바코드(또는 자신의 바코드를 사용하기로 결정한 경우 해당 바코드)를 스캔하여 다음을 로드할 수 있는 기본 탐색을 테스트할 수 있습니다.
◦ 사전 생성된 제품의 최신 버전
◦ 프로비저닝 시 단순화되었는지 여부에 따라 모델의 원본 또는 "중간" 품질 버전
◦ 사용 가능한 연결된 대상의 최고 품질 및 최신 버전
19. 이제 Contour 셰이더를 경험에 로드해 보겠습니다.
