속성
|
JavaScript
|
유형
|
설명
|
|
텍스트
|
text
|
string
|
위젯에 표시되는 텍스트입니다.
|
|
리소스
|
src
|
resource url
|

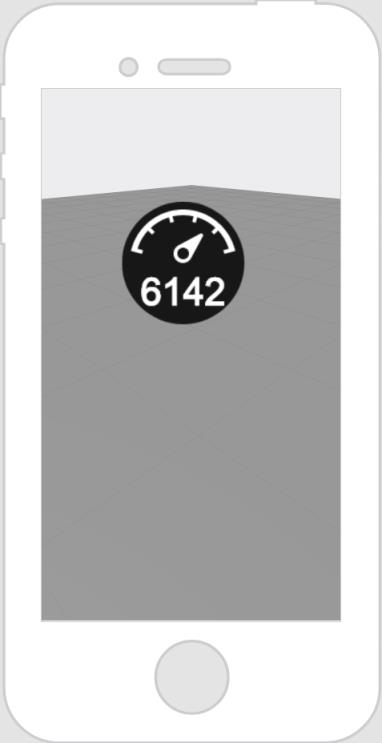

3D 게이지에 사용되는 이미지의 경로입니다. 기본적으로 vu_gauge1.svg로 설정됩니다.
3D 게이지를 포함하려면 다음 중 한 가지를 수행하십시오. • 필드 옆의  를 클릭하여 새 이미지 파일을 추가합니다.• 이미지 URL을 필드에 입력하거나 복사하여 직접 붙여 넣습니다. • 드롭다운 메뉴에서 이미지를 선택합니다. 지원되는 파일 유형은 다음과 같습니다. • .png • .jpg • .svg • .jpeg • .gif • .bmp |
|
글꼴
|
font
|
string
|
글꼴 유형입니다. 기본적으로 Arial로 설정됩니다.
|
|
글꼴 크기
|
fontsize
|
string
|
글꼴 크기는 픽셀로 지정됩니다. 기본적으로 40px로 설정됩니다.
|
|
텍스트 특성
|
textattrs
|
string
|
텍스트 특성은 다음을 포함합니다.
• 채우기
• 텍스트 베이스라인
• 텍스트 정렬
|
|
상태 기반 서식 적용 사용
|
enableStateFormatting
|
boolean
|
ThingWorx에서 정의된 상태 정의를 기반으로 하는 위젯의 서식을 지정할 수 있습니다.
확인란을 선택하면 다음 속성이 표시됩니다.
• 종속 필드
• 상태 정의
|
|
종속 필드
|
stateFormatValue
|
string
|
이 속성은 상태 기반 서식 적용 사용 확인란을 선택한 경우 표시됩니다. ThingWorx의 스타일 및 상태 정의에 대한 자세한 내용은 ThingWorx 도움말 센터에서 스타일 및 상태 정의를 참조하십시오.
|
|
상태 정의
|
stateFormat
|
boolean
|
이 속성은 상태 기반 서식 적용 사용 확인란을 선택한 경우 표시됩니다. ThingWorx의 스타일 및 상태 정의에 대한 자세한 내용은 ThingWorx 도움말 센터에서 스타일 및 상태 정의를 참조하십시오.
|
|
캔버스에 대한 텍스트의 X 좌표
|
textx
|
number
|
캔버스에 대한 X축에서의 텍스트 위치입니다.
|
|
캔버스에 대한 텍스트의 Y 좌표
|
texty
|
number
|
캔버스에 대한 Y축에서의 텍스트 위치입니다.
|
|
배율
|
scale
|
string
|
게이지의 배율입니다.
|
|
X 좌표
|
x
|
number
|
x축에서의 게이지 위치입니다.
|
|
Y 좌표
|
y
|
number
|
y축에서의 게이지 위치입니다.
|
|
Z 좌표
|
z
|
number
|
z축에서의 게이지 위치입니다.
|
|
X 회전
|
rx
|
number
|
x축에 대한 게이지의 회전입니다.
|
|
Y 회전
|
ry
|
number
|
y축에 대한 게이지의 회전입니다.
|
|
Z 회전
|
rz
|
number
|
z축에 대한 게이지의 회전입니다.
|
|
캔버스에 대한 이미지의 X 좌표
|
imagex
|
number
|
캔버스에 대한 X축에서의 게이지 위치입니다.
|
|
캔버스에 대한 이미지의 Y 좌표
|
imagey
|
number
|
캔버스에 대한 Y축에서의 게이지 위치입니다.
|
|
캔버스 크기 증가 무시
|
canvasgrowthoverride
|
string
|
캔버스 크기가 무시된 경우 선택할 수 있습니다. 다음 옵션 중 한 가지를 선택합니다.
• 텍스트 크기에 따라 캔버스 크기 함께 증가 - 텍스트가 커지거나 작아짐에 따라 캔버스의 크기가 변경됩니다
• 이미지 크기에 따라 캔버스 크기 함께 증가 - 이미지가 커지거나 작아짐에 따라 캔버스의 크기가 변경됩니다
• 이미지 및 텍스트 크기에 따라 캔버스 크기 함께 증가(기본값) - 이미지 또는 텍스트가 커지거나 작아짐에 따라 캔버스의 크기가 변경됩니다(텍스트와 이미지 중에서 더 큰 값이 캔버스 크기를 재정의).
• 재정의하지 않음 - 캔버스가 캔버스 높이 및 캔버스 너비 속성으로 정의된 크기로 유지됩니다.
|
|
캔버스 높이
|
canvasheight
|
number
|
캔버스의 높이입니다.
|
|
캔버스 너비
|
canvaswidth
|
number
|
캔버스의 너비입니다.
|
|
빌보드
|
billboard
|
boolean
|
항상 뷰어를 마주보도록 중심 주변으로 위젯을 회전합니다. 위젯이 화면에 맞춰 조정됩니다.
|
|
가림
|
occlude
|
boolean
|
이 확인란을 선택하면 위젯의 형상이 표시되지 않으며, 동시에 3D 장면에서 위젯 뒤에 다른 모든 증강을 숨깁니다.
따라서 배경 또는 카메라 피드에 가려진 위젯이 있어야 할 위치가 표시됩니다. 이는 주변 3D 형상을 숨겨 일부 증강을 강조하는 데 사용할 수 있습니다.
|
|
항상 위에 표시
|
decal
|
boolean
|
3D 장면에서 깊이에 관계없이 다른 모든 증강의 위젯 형상을 오버레이합니다. 예로 설정하면 다른 증강에 의해 숨겨지지 않습니다. 일반적으로 이는 항상 표시되도록 유지해야 하는 레이블 또는 센서에 사용할 수 있습니다.
|
|
불투명도(1 불투명 - 0 투명)
|
opacity
|
number
|
객체의 투명도 레벨을 0 ~ 1 사이로 제어합니다. 0은 완전히 투명이며 1은 완전히 불투명입니다.
|
|
피벗
|
pivot
|
select
|
이미지의 피봇 점을 결정합니다.
• 왼쪽 위
• 위쪽 가운데
• 오른쪽 위
• 가운데 왼쪽
• 정가운데
• 가운데 오른쪽
• 왼쪽 아래
• 아래쪽 가운데
• 오른쪽 아래
|
|
높이
|
height
|
number
|
미터 단위의 게이지 높이입니다.
|
|
너비
|
width
|
number
|
미터 단위의 게이지 너비입니다.
|
