Arbeiten mit Widgets > 3D > Modellelement

Modellelement
Was macht dieses Widget?
Das Widget Modellelement ermöglicht es Ihnen, ein einzelnes Modellelement aus dem bereits geladenen CAD-Modell auszuwählen und Eigenschaften direkt auf dieses Element anzuwenden, ohne die Änderungen auf andere Teile des Modells anzuwenden.
Wann sollte ich dieses Widget verwenden?
Verwenden Sie das Widget "Modellelement", wenn Sie die Eigenschaften für ein Element auf einem Modell ändern möchten, ohne die Eigenschaften des Modells selbst zu ändern. Ein Beispiel hierfür wäre die Farbe eines Elements auf dem Modell zu ändern.
Gibt es besondere Eigenschaften, Dienste, Ereignisse oder Aktionen?
Eine Liste von allgemeinen Widget-Eigenschaften, -Diensten und -Ereignissen finden Sie unter Allgemeine Widget-Eigenschaften, -Dienste und -Ereignisse.
Die folgende Tabelle ist eine Liste von Eigenschaften, die für dieses Widget spezifisch sind.
Eigenschaftsname
JavaScript
Typ
Beschreibung
Modell-Widget-ID
model
string
Pfad zum Modell, von dem das Element abhängt.
Komponentenvorkommen
idpath
string
Indexstruktur des Modellelements.
Skalierung
scale
string
Skalierung des Modellelements.
X-Koordinate
x
number
Position des Modellelements auf der X-Achse.
Y-Koordinate
y
number
Position des Modellelements auf der Y-Achse.
Z-Koordinate
z
number
Position des Modellelements auf der Z-Achse.
X-Drehung
rx
number
Rotation des Modellelements um die X-Achse.
Y-Drehung
ry
number
Rotation des Modellelements um die Y-Achse.
Z-Drehung
rz
number
Rotation des Modellelements um die Z-Achse.
Verdeckend
occlude
boolean
Wenn diese Option auf "Wahr" festgelegt ist, ist die Geometrie eines Widgets unsichtbar, aber gleichzeitig werden alle weiteren Augmentationen ausgeblendet, die in der 3D-Szene dahinter liegen.
Deshalb wird dort, wo das verdeckte Widget sein sollte, der Hintergrund oder der Kamera-Feed angezeigt. Das kann verwendet werden, um einige Augmentationen durch Ausblenden der umliegenden 3D-Geometrie zu betonen.
Immer im Vordergrund
decal
boolean
Ändert, wie das Modell geändert wird, sodass es sich immer im Vordergrund befindet.
Ist dieses Kontrollkästchen ausgewählt, so wird das Modell niemals von anderen Augmentationen verdeckt.
Durchlässigkeit (1 Undurchsichtig - 0 Transparent)
opacity
number
Eine Zahl zwischen 0 und 1, die die Transparenzstufe des Objekts steuert. 0 = vollkommen durchsichtig und 1 = vollkommen undurchsichtig. Bei Einstellung auf halb durchsichtig (Durchlässigkeit <1) wird gesteuert, ob das Modellelement als transparente Schale (Standard) gezeichnet wird oder vollkommen durchsichtig ist.
Farbe
color
color
Aktuelle Farbe des Modellelements. Unterstützte Formate:
• rgb(255, 0, 0)
• rgba(255, 0, 0, 1)
• #FF0000
*
Um alle anderen Sichtbarkeitseinstellungen aufzuheben und das Modellelement mit allen zugehörigen Elementen auszublenden, binden Sie eine der folgenden Widget-Eigenschaften an das Modellelement, und wählen Sie im Fenster Bindendes Ziel auswählen die Option Ausblenden erzwingen aus:
2D-Widget
Eigenschaft
Kontrollkästchen
Wert
Umschalten
Wert
Umschaltfläche
• Gedrückt
• Nicht gedrückt
Damit wird auch die durch die ausgewählte Sequenz festgelegte Sichtbarkeit aufgehoben.
Das Widget in Aktion
Hier ist ein Beispiel, wie Ihr Widget aussehen könnte.
Minimale Schritte, die für die Verwendung erforderlich sind
Wie das Ergebnis aussieht
1. Ziehen Sie ein Modellelement-Widget auf ein Teil im Modell, und legen Sie es ab.

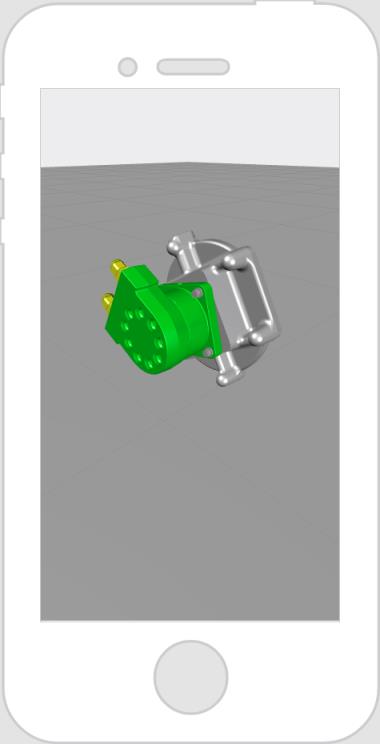

2. Legen Sie die Eigenschaften fest, die für dieses Element auf dem Modell geändert werden sollen. In diesem Beispiel haben wir die Farbe auf der Oberseite der Pumpe in grün geändert.
