속성
|
설명
|
|
상태 기반 서식 적용 사용
|
ThingWorx에서 정의된 상태 정의를 기반으로 하는 위젯의 서식을 지정할 수 있습니다.
확인란을 선택하면 다음 속성이 표시됩니다.
• 종속 필드
• 상태 정의
예를 들어 레이블에 error의 상태 정의 값이 포함되어 있으면 레이블이 빨간색으로 변경됩니다.
|
|
최소값
|
게이지가 도달할 수 있는 최소값입니다. 기본적으로 0으로 설정됩니다.
|
|
최대값
|
게이지가 도달할 수 있는 최대값입니다. 기본적으로 100으로 설정됩니다.
|
|
10진법
|
소수 구분 기호 뒤에 표시되는 숫자의 개수입니다.
|
|
게이지 제목
|
게이지의 제목입니다.
|
|
제목 위치
|
제목 위치를 다음에서 하나 선택하십시오.
• 위
• 아래
|
|
게이지 범위
|
게이지 범위를 다음에서 하나 선택하십시오.
• 반원
• 전체 원
전체 원을 선택하면 값 채우기가 시작되어야 하는 각도에 대한 값을 입력하도록 허용하는 시작 각도 속성이 표시됩니다.
|
|
내부 그림자 숨기기
|
이 확인란을 선택하면 게이지의 내부 그림자가 숨겨집니다.
|
|
제목 글꼴 색
|
게이지 제목의 색상을 입력합니다. 다음 중 원하는 형식을 입력할 수 있습니다.
• red
• #FF0000
• rgba(255, 0, 0, 1)
|
|
값 글꼴 색
|
게이지의 값 색상을 입력합니다. 다음 중 원하는 형식을 입력할 수 있습니다.
• red
• #FF0000
• rgba(255, 0, 0, 1)
|
|
값 채우기 색
|
게이지의 값 채우기 색을 입력합니다. 다음 중 원하는 형식을 입력할 수 있습니다.
• red
• #FF0000
• rgba(255, 0, 0, 1)
|
|
값 배경색
|
게이지의 값 채우기의 배경색을 입력합니다. 다음 중 원하는 형식을 입력할 수 있습니다.
• red
• #FF0000
• rgba(255, 0, 0, 1)
|
|
사용에 필요한 최소 단계
|
예제에 적용된 옵션 CSS
|

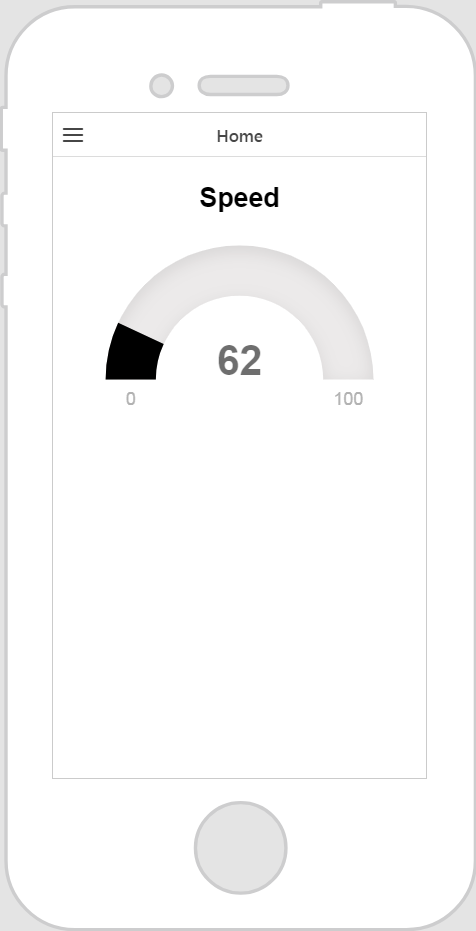

작동 장면
|
||
|
1. 게이지 위젯을 캔버스로 드래그 앤 드롭합니다.
2. 게이지 제목 필드에 게이지 제목을 입력합니다.
3. 데이터 창에서 숫자 속성을 가진 서비스가 포함된 엔티티를 검색합니다.
4. 서비스가 추가되면 현재 선택된 항목 아래에서 숫자 속성을 위젯으로 드래그 앤 드롭하고 바인딩 대상 선택 창에서 값을 선택합니다.
|
없음
|
 |
