경험에서 ThingMark 사용 가능 사물 템플릿 사용

이 섹션에서는 경험에서 ThingMark 사용 가능 사물 템플릿 사용에 대한 설명을 제공합니다.

1. ThingWorx Composer에서 ThingMark를 사용 가능하도록 설정하려는 사물 템플릿으로 이동합니다.

2. 일반 정보 페이지의 구현된 형태 필드에서 PTC.ExperienceService.ThingmarkEnabledShape 사물 형태를 검색하고 선택합니다.

기존 인스턴스인 경우 사물 형태의 이름이 Vuforia.VuforiaExperienceService.VuMarkEnabledShape일 수 있습니다.

3. 저장을 클릭합니다.

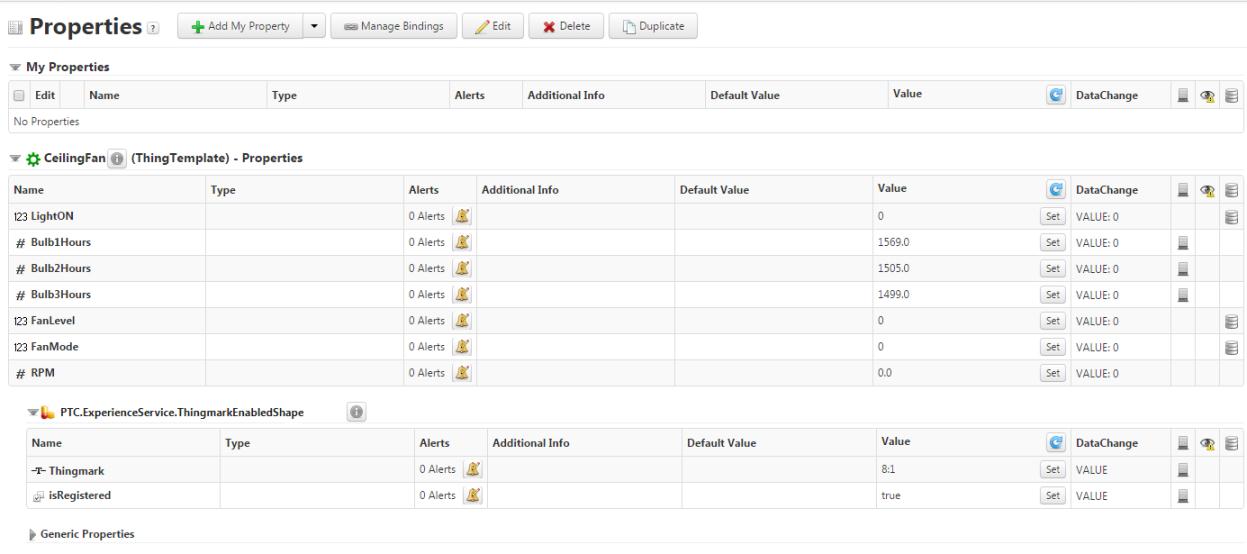

4. ThingMark를 사용 가능하도록 설정한 사물 템플릿을 구현하는 사물로 이동합니다. 해당 사물에 대한 속성 페이지에서 PTC.ExperienceService.ThingmarkEnabledShape 아래 Thingmark 속성이 표시됩니다.

이전 인스턴스의 경우 사물 형태의 이름이 Vuforia.VuforiaExperienceService.VuMarkEnabledShape이고, 속성이 VuMark일 수 있습니다.

5. 값 열에서 설정을 클릭합니다. 사물과 연관지으려는 ThingMark 의 이름을 입력합니다.

6. 저장을 클릭합니다.

1. ThingWorx Studio에서 구성 > 경험으로 이동합니다.

2. ThingMark 연결 드롭다운 메뉴에서 사물 템플릿을 선택합니다.

3. 경험의 제목을 입력합니다.

4. 템플릿 드롭다운 메뉴에서 ThingMark 사용 가능 데이터 셰이프를 구현한 사물 템플릿을 선택합니다.

5. 이름 보기를 선택하고 경험에 대한 설명을 입력합니다.

6. 닫기를 클릭합니다.

7. ThingMark 위젯을 캔버스로 드래그합니다.

8. ThingMark 속성에서 ThingMark 필드의 값을 삭제합니다.

9. 데이터 창에서 응용 프로그램 매개 변수 옆의 화살표를 클릭합니다.

10. ThingMark 응용 프로그램 매개 변수를 ThingMark 속성 옆의 대상 원으로 드래그 및 드롭하여 ThingMark 속성에 바인딩합니다.

11. 리소스 옆의 + 기호를 클릭하고 파일 선택을 클릭합니다. 사용자의 경험에 포함하려는 PVZ 파일로 이동한 다음 추가를 클릭합니다.

12. 모델 위젯을 캔버스로 드래그 앤 드롭합니다.

13. 모델에 대한 속성 창의 리소스 드롭다운 메뉴에서 PVZ 파일을 선택합니다. 원하는 경우 캔버스에서 모델의 모양을 조정합니다.

14. 3D 레이블 및 3D 게이지 위젯을 캔버스로 드래그 앤 드롭합니다.

15. 트리에서 3D 레이블 위젯이 선택된 상태에서 빌보드의 드롭다운 메뉴에서 예를 선택합니다.

16. 데이터 창에서 외부 데이터 옆의 + 기호를 클릭합니다.

17. 데이터를 추가하려는 ThingMark 사용 가능 사물을 검색하고 GetPropertyValues 서비스 옆의 + 기호를 클릭하여 해당 서비스를 추가합니다. 닫기를 클릭합니다.

18. 프로젝트 트리에서 3D 레이블을 선택합니다. 데이터 창에서 현재 선택된 항목 섹션을 확장하고 적절한 속성을 3D 레이블의 텍스트 속성에 대한 바인딩 대상으로 드래그 앤 드롭합니다. 예를 들어 사물의 이름을 레이블로 표시하려면 이름 속성을 3D 레이블의 텍스트 속성에 바인딩합니다.

19. 프로젝트 트리에서 3D 게이지를 선택합니다. 현재 선택된 항목 섹션에서 적절한 속성을 3D 게이지의 텍스트 속성에 대한 바인딩 대상으로 드래그 앤 드롭합니다. 예를 들어 RPM을 게이지 데이터에 표시하려면 RPM 속성을 3D 게이지의 텍스트 속성에 바인딩합니다.

20. 데이터 창에서 구성 섹션을 확장하고 다음 확인란을 선택합니다.

◦ 엔티티 변경 시 호출—올바른 데이터가 올바른 사물에 대해 표시됩니다.

21. 사물 애플리케이션 매개 변수를 ThingMark 사용 가능 사물의 동적 엔티티 이름 필드로 드래그 앤 드롭합니다.
